BL42 | S | 15 | G | 14 | |
無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
減速機 比數 |
☐42型 | S=45mm M=60mm |
15=15W 30=30W |
G=齒軸 | 空白=DC24V | 14=14比 |
無刷馬達BL42-減速機型:
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |

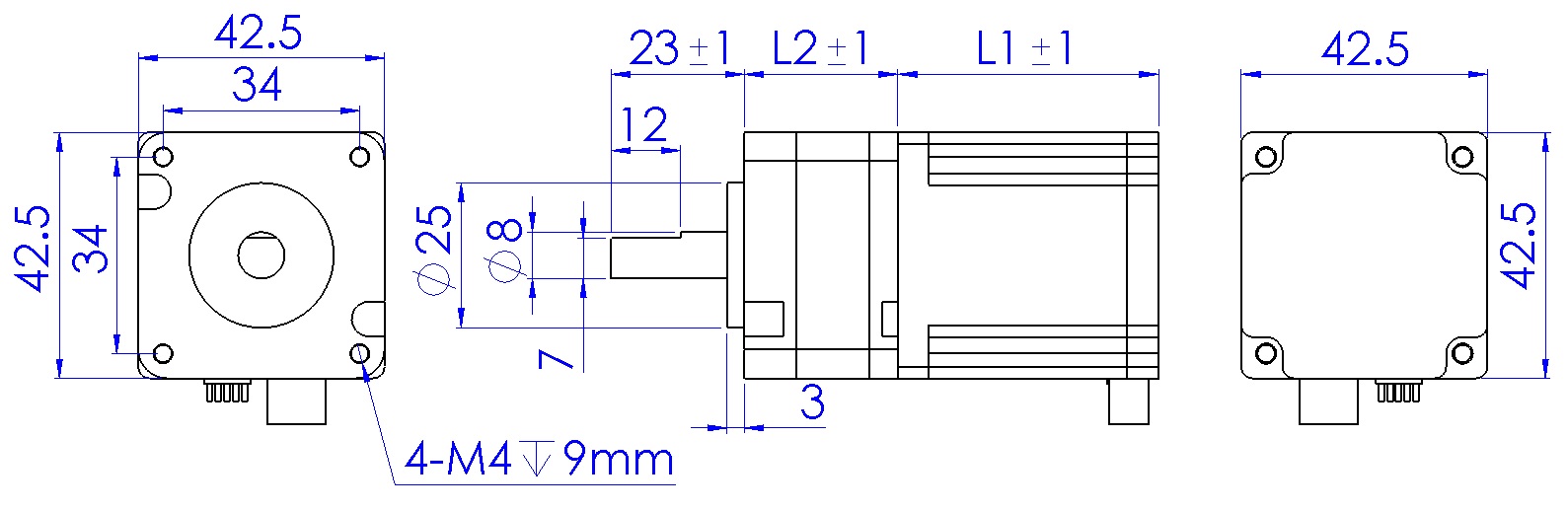

馬達長度 L1-mm |
重量 kg |
BL42S15-G | 15 | DC24V | 1.6 | 0.5 | 3000 | 45 | 0.25 |
BL42M30-G | 30 | DC24V | 2 | 1 | 3000 | 60 | 0.35 |
▶馬達極數(Poles):4.
無刷馬達搭配行星減速機BL42S15G-☐/BL42M30G-☐ | |||||||
減速比 | 4 | 14 | 24 | 49 | |||
減速機傳動效率 | 80% | 70% | 60% | ||||
減速機長度L2 | 26.5mm | 33mm | 40mm | ||||
減速機重量 kg | 0.2kg | 0.25kg | 0.3kg | ||||
容許最大轉矩 | 4kg-cm | 8kg-cm | 15kg-cm | ||||
容許推力荷重 | 3kg | ||||||
容許懸吊荷重 | 6kg |
▶馬達線色:
說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
線色 | 藍 | 紫 | 灰 | 黃 | 綠 | 棕 | 紅 | 橙 |

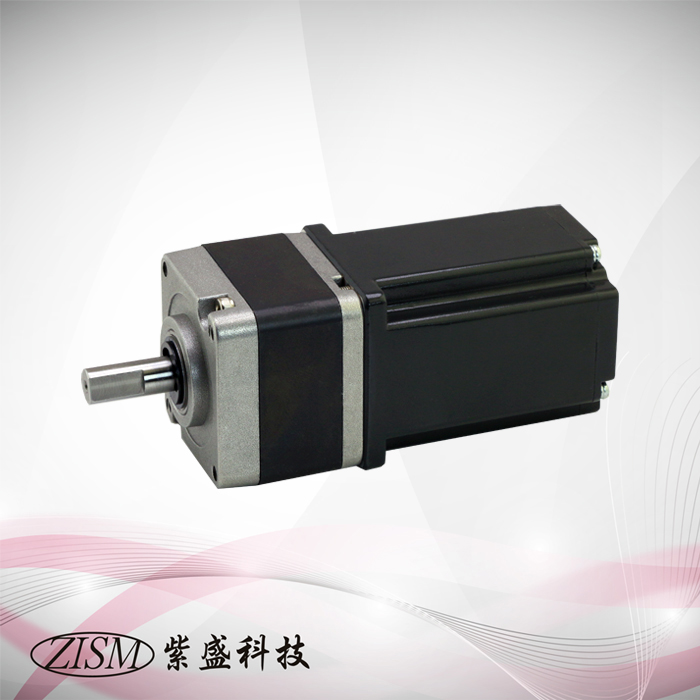

無刷馬達減速機型 BL42-G 型
