BL28 | M | 07 | A | 14 | |
無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
減速機 比數 |
☐28型 | M=38mm | 07=7W 15=15W |
A=圓軸 G=齒軸 |
空白=DC24V | 14=14比 |

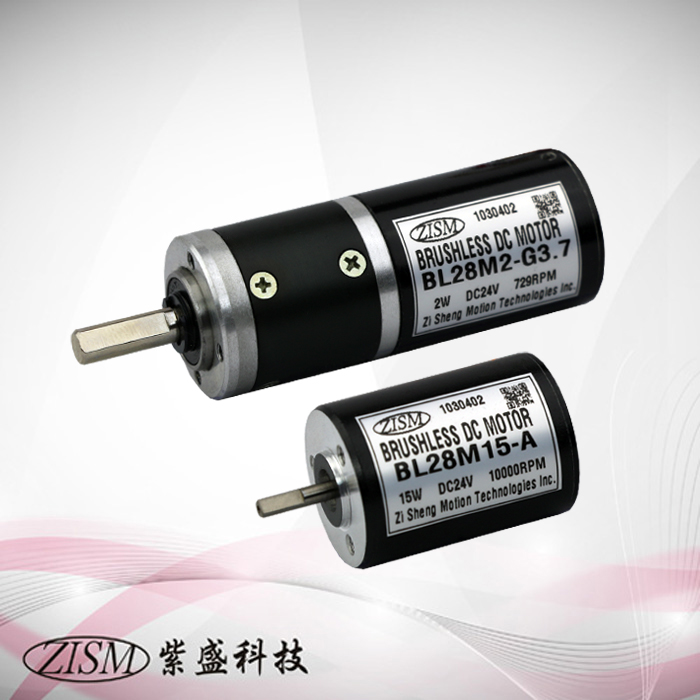

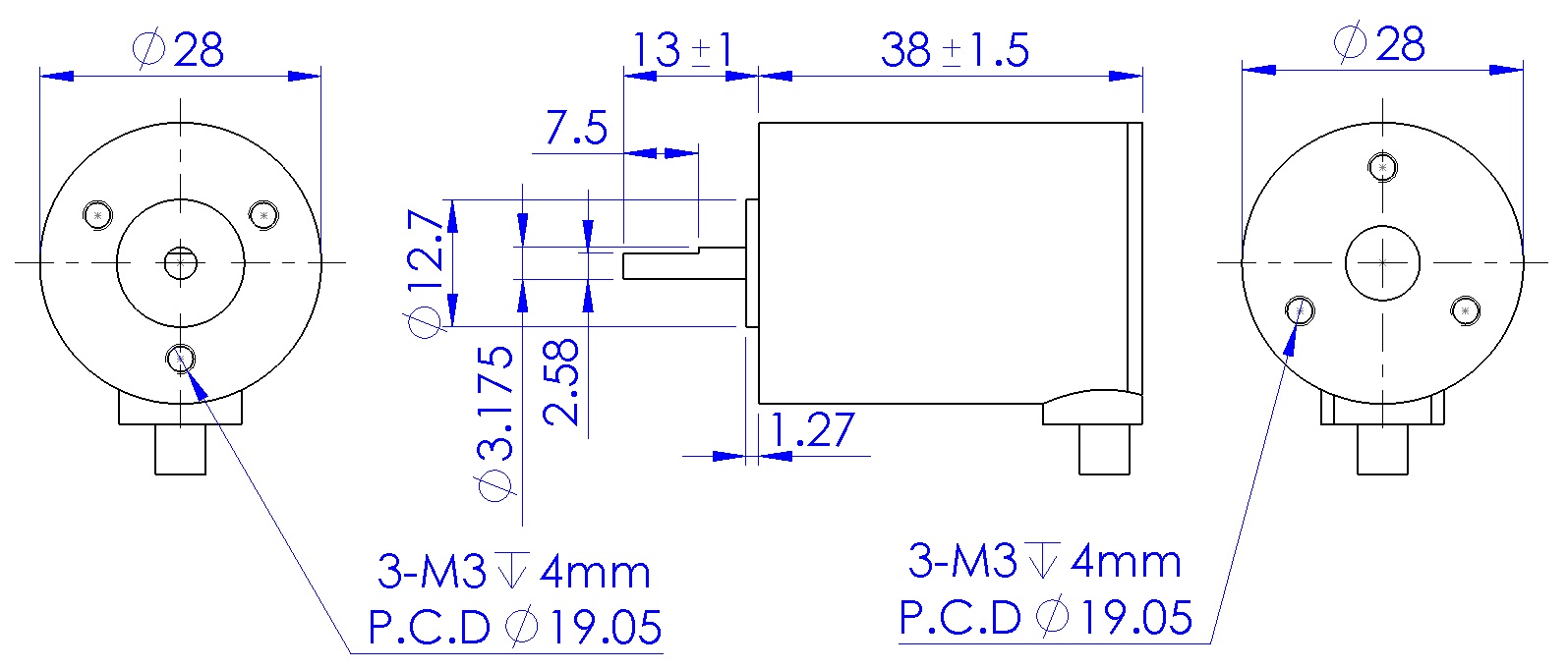

無刷馬達BL28 型:圓軸
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL28M15-A | 15 | DC24V | 0.8 | 0.14 | 10000 | 38 | 0.09 |
▶馬達極數(Poles):4.

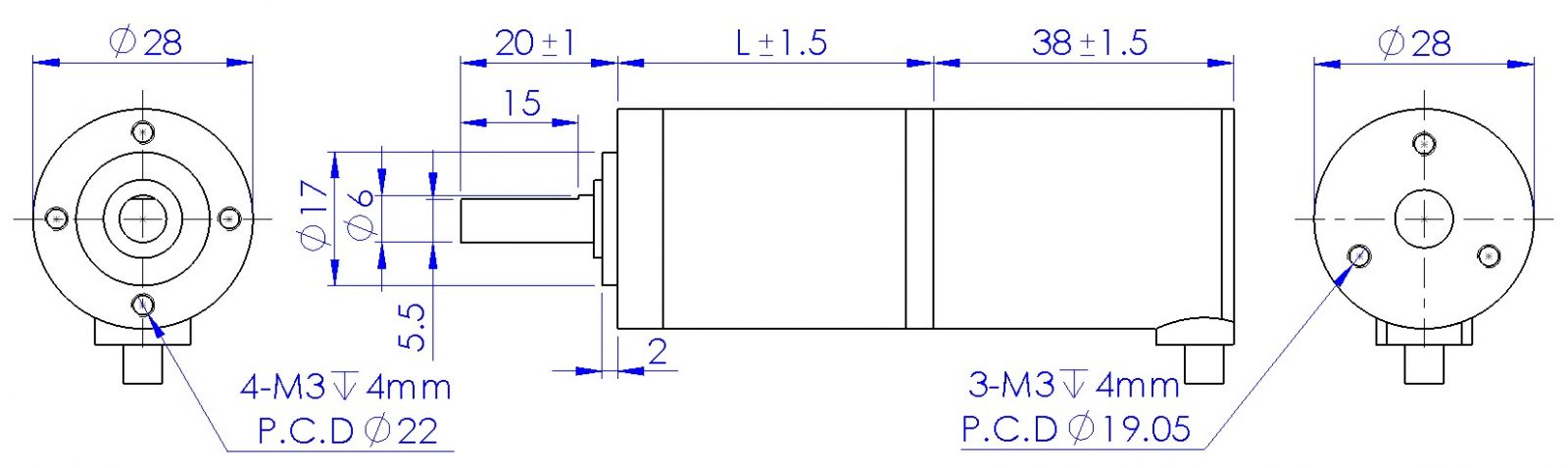

無刷馬達BL28型:齒輪軸+行星減速機
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL28M7-G | 7 | DC24V | 0.2 | 0.07 | 2700 | 38 | 0.09 |
▶馬達極數(Poles):4.
無刷馬達搭配行星減速機BL28M7G-☐ | |||||||
減速比 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 100 |
減速機轉速rpm | 729 | 519 | 192 | 142 | 100 | 52 | 27 |
額定轉矩kg-cm | 0.23 | 0.37 | 0.8 | 1 | 1.5 | 2.6 | 5 |
額定允許轉矩 | 1.6kg-cm | 3.3kg-cm | 10kg-cm | ||||
減速機長度L2 | 31.5mm | 40mm | 48.5mm | ||||
總重量 kg | 0.15kg | 0.19kg | 0.22kg |
▶馬達線色:
說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
線色 | 綠 | 紅 | 黑 | 黃 | 白 | 藍 | 橙 | 棕 |
無刷馬達 BL28 型
