無刷馬達 BL33 型

檔案下載

無刷馬達(安裝面 ☐ 33 mm)
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

分類:
BL33 S 24 A
無刷
系列		 馬達
長度		 馬達
瓦數		 軸心
樣式		 馬達
電壓		 備註
☐33型 S=37.5mm
M=80.5mm		 24=24W
38=38W		 A=圓軸 空白=DC24V

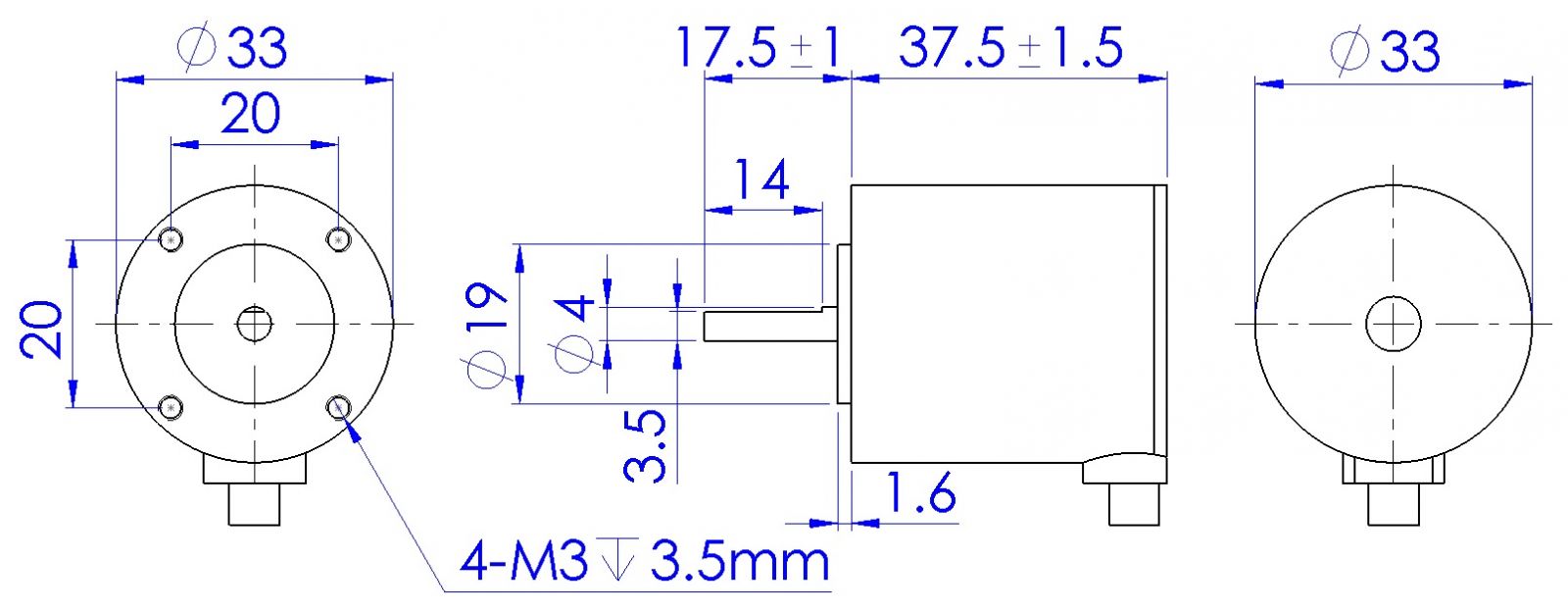

無刷馬達BL33S24-A 尺寸圖:

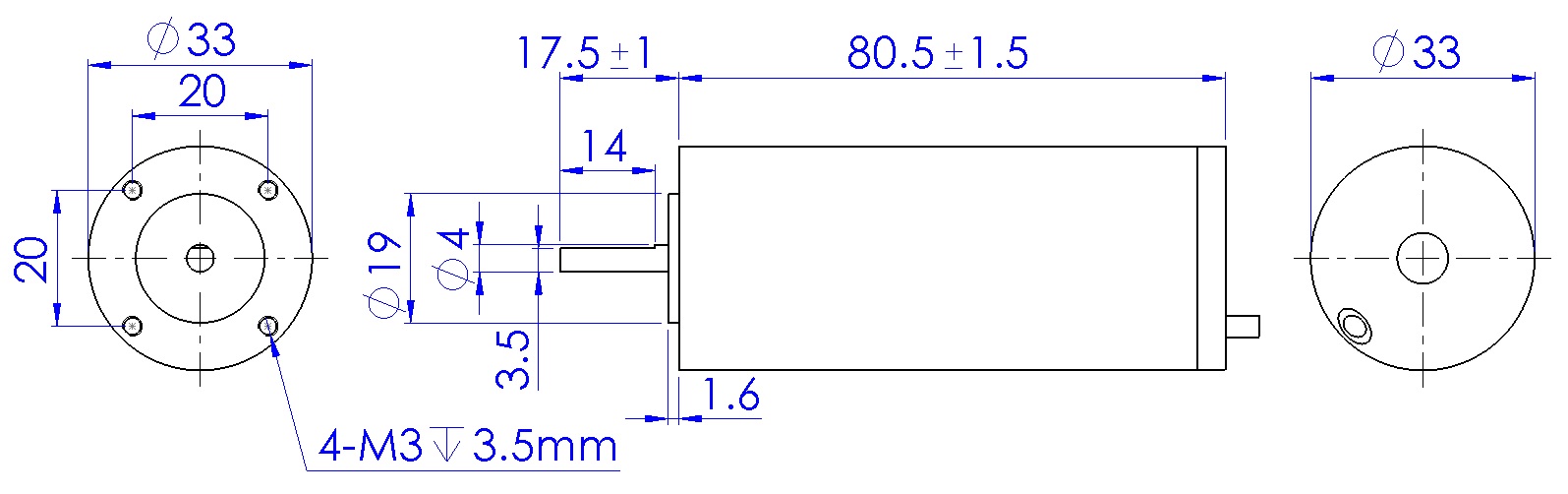

無刷馬達BL33L38-A 尺寸圖:

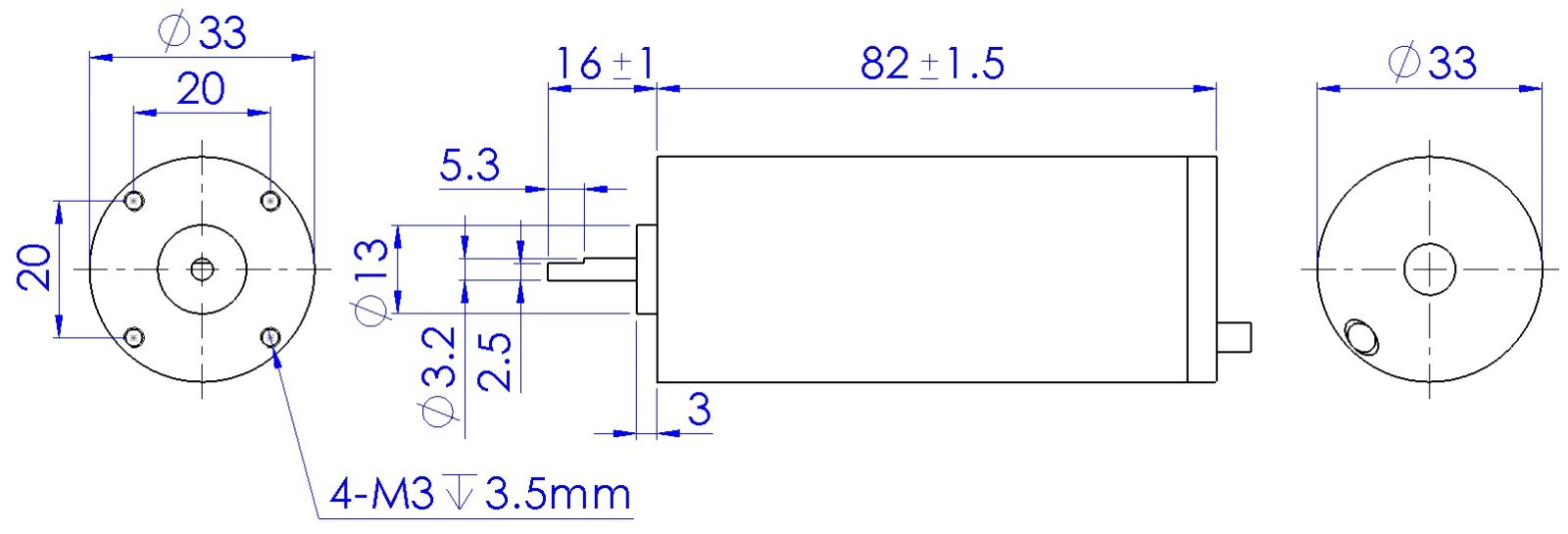

無刷馬達BL33L38-AS 尺寸圖:

規格
型號		 功率
W		 電壓
V		 電流
A		 轉矩
kg-cm		 轉速
rpm		 馬達長度
L-mm		 重量
kg
BL33S24-A 24 DC24V 1 0.2 5500 37.5 0.12
BL33L38-A 38 DC24V 1.6 0.5 7300 80.5 0.2
BL33L38-AS 38 DC24V 1.6 0.5 7300 82 0.2

▶馬達極數(Poles):4.

▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色 綠 紅 黑 黃 白 藍 橙 棕
線色 黃 紅 黑 紅 黑 藍 綠 白
無刷馬達 BL33 型
