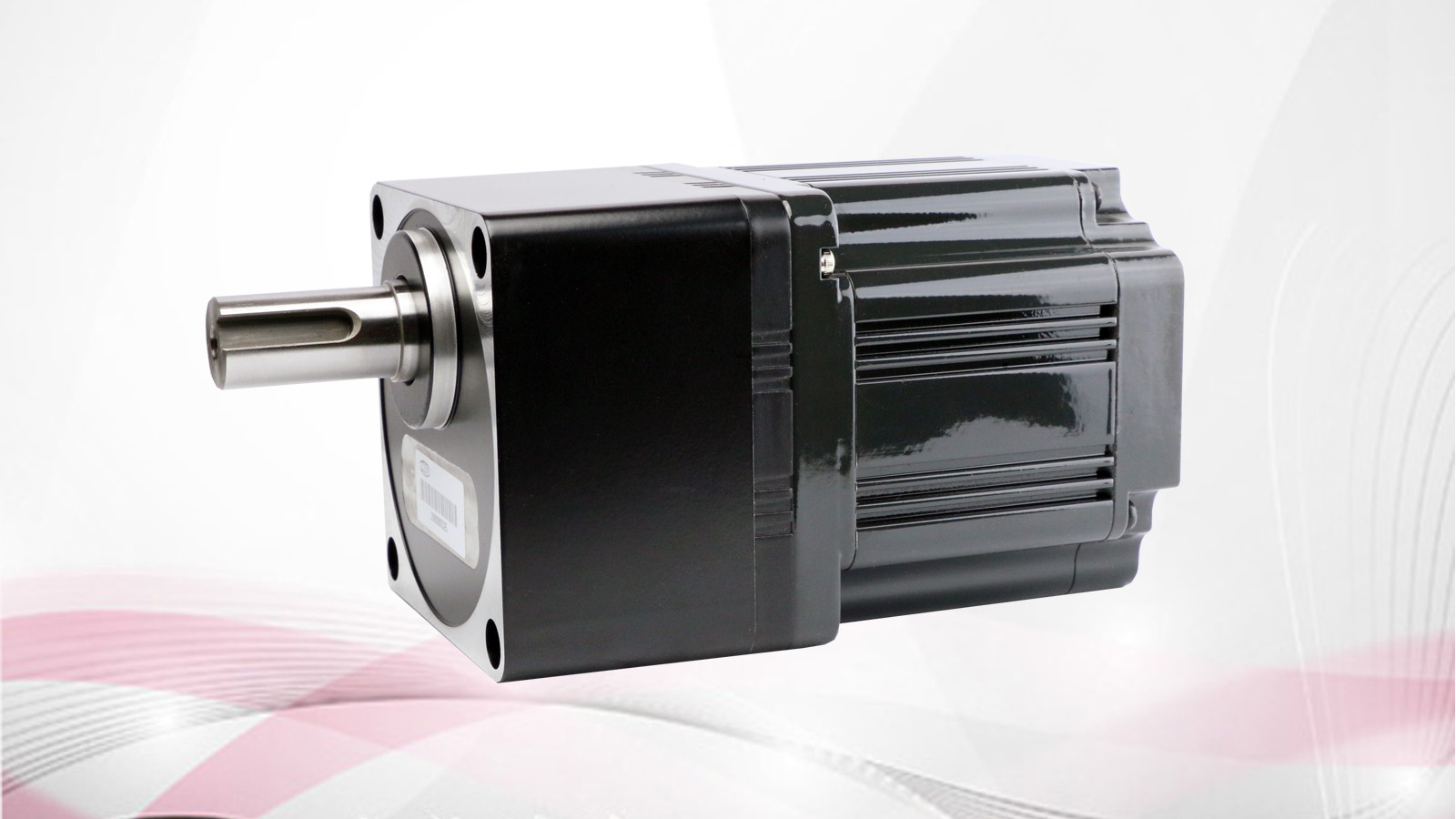

無刷馬達 BL90 型搭配減速機5GE

檔案下載

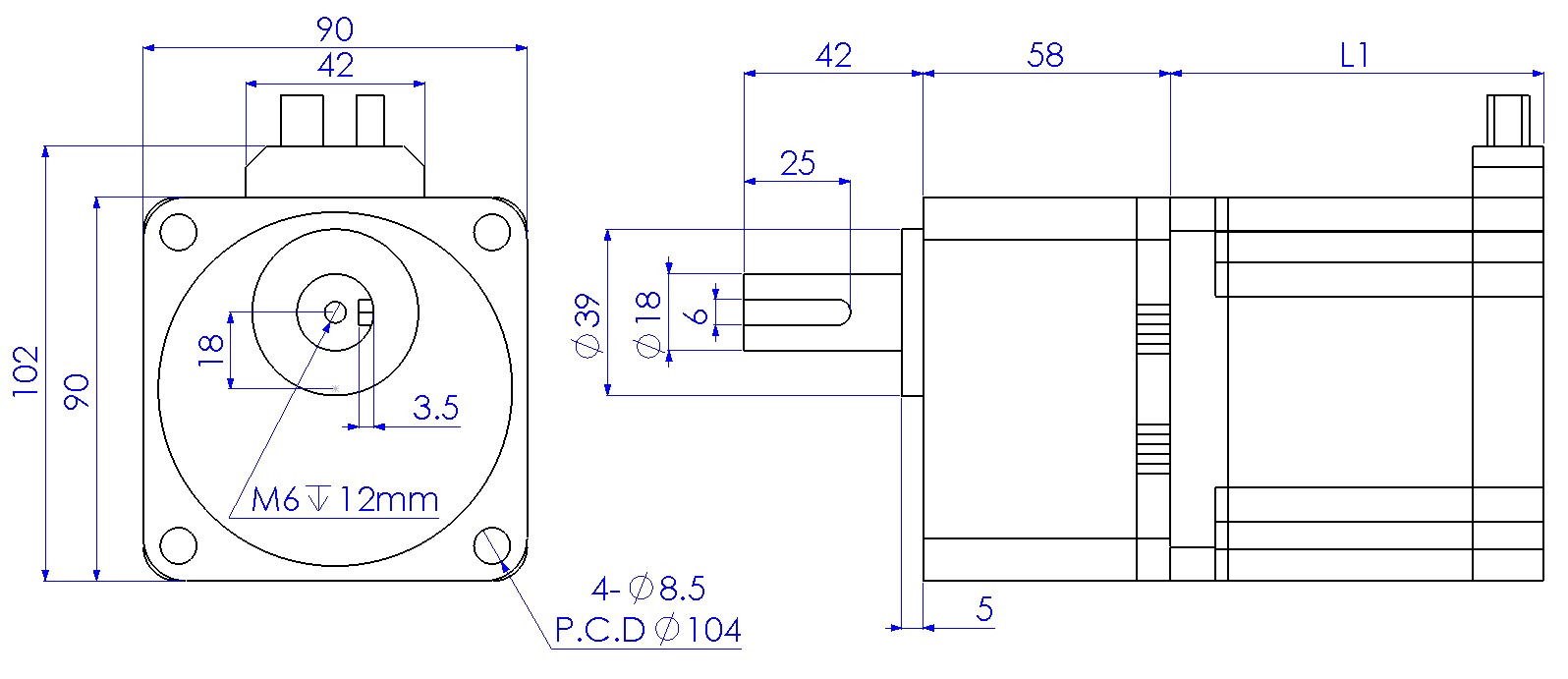

無刷馬達(安裝面 ☐90 mm) 搭配5GE 減速機軸心18mm 鍵槽6mm.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

分類:
BL90 S 150 GE 4
無刷
系列		 馬達
長度		 馬達
瓦數		 軸心
樣式		 馬達
電壓		 備註
☐90型 S=62.5mm
M=87.5mm		 150=150W
350=350W		 GE=
齒軸		 空白=DC24V
1=DC70V
2=DC48V
3=AC110V
4=AC220V

無刷馬達BL90-GE型:齒軸

規格
型號		 功率
W		 電壓
V		 電流
A		 轉矩
kg-cm		 轉速
rpm		 馬達長度
L-mm		 重量
kg
BL90S150-GE 150 DC24V 8 4.8 3000 62.5 1.6
BL90S150-GE3 150 AC110V 1.8 4.8 3000 62.5 1.6
BL90S150-GE4 150 AC220V 0.9 4.8 3000 62.5 1.6
BL90M350-GE1 350 DC70V 8.5 11.2 3000 87.5 2.5
BL90M350-GE3 350 AC110V 5 11.2 3000 87.5 2.5
BL90M350-GE4 350 AC220V 2.5 11.2 3000 87.5 2.5
▶馬達極數(Poles):8
▶BL90-GE 齒軸只能搭配5GE-☐KV.
無刷馬達BL90-GE搭配減速機5GE-☐KV
減速比 5.5 10 20 30 50 60 100
減速機傳動效率 81% 73% 66%
減速機長度L2 58mm 58mm 58mm
減速機重量 kg 1kg 1kg 1kg
容許最大轉矩 150kg-cm 200kg-cm 350kg-cm
容許推力荷重 10kg
容許懸吊荷重 30kg

▶馬達線色:

說明 MU MV MW +HALL GND H1 H2 H3
線色 紅 白 黑 黃 綠 棕 紅 橙

無刷馬達 BL90 型搭配減速機5GE
