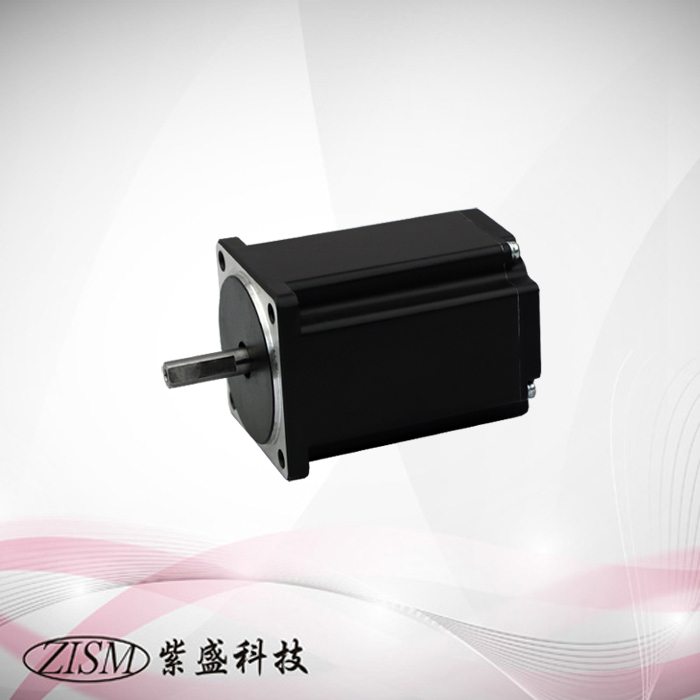

無刷馬達 BL42 型

無刷馬達(安裝面 ☐ 42 mm)
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ Min (at DC 500V).
▶絕緣耐壓: DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

Category: 無刷馬達

商品介紹

BL42	S	15	A
無刷系列	馬達長度	馬達瓦數	軸心樣式	馬達電壓	備註
☐42型	S=45mm M=60mm L=80.3mm ST=60.3mm	15=15W 30=30W 75=75W 50=50W	A=圓軸	空白=DC24V

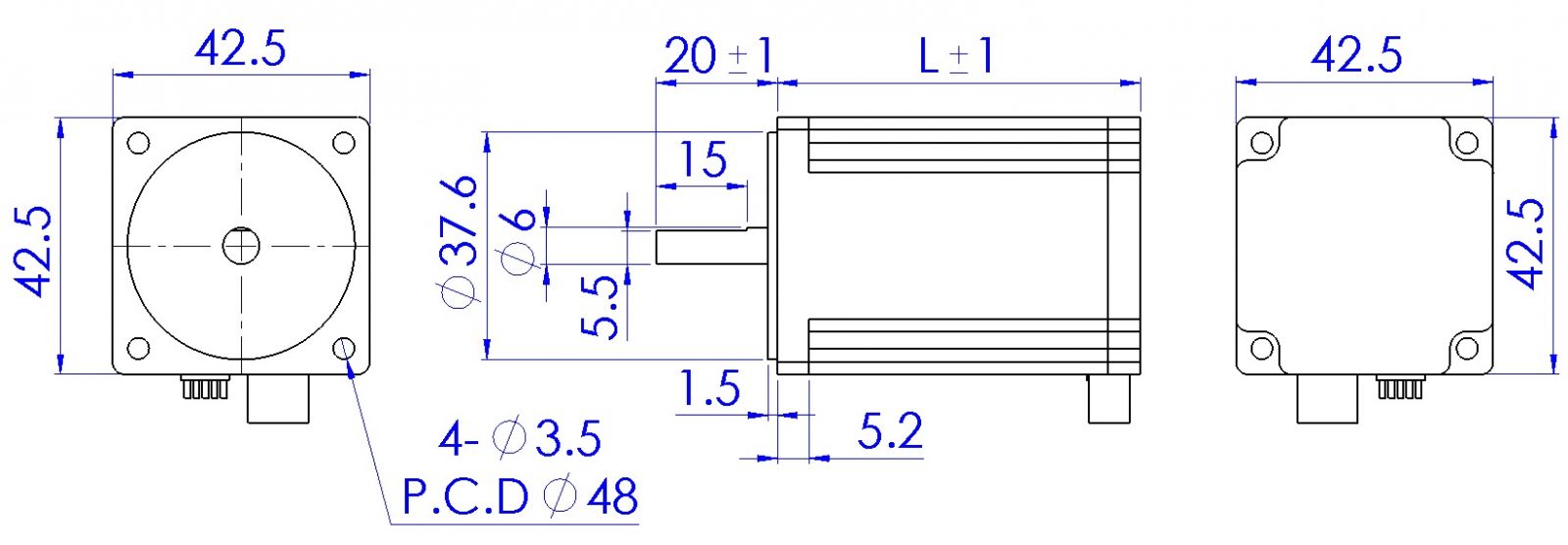

無刷馬達BL42 型:圓軸

規格型號	功率 W	電壓 V	電流 A	轉矩 kg-cm	轉速 rpm	馬達長度 L-mm	重量 kg
BL42S15-A	15	DC24V	1.6	0.5	3000	45	0.25
BL42M30-A	30	DC24V	2	1	3000	60	0.35
BL42M40-AS7	40	DC24V	5.6	0.6	12000	60	0.35

▶馬達極數(Poles):4.
▶馬達線色:

說明	MU	MV	MW	+HALL	GND	H1	H2	H3
線色	藍	紫	灰	黃	綠	棕	紅	橙

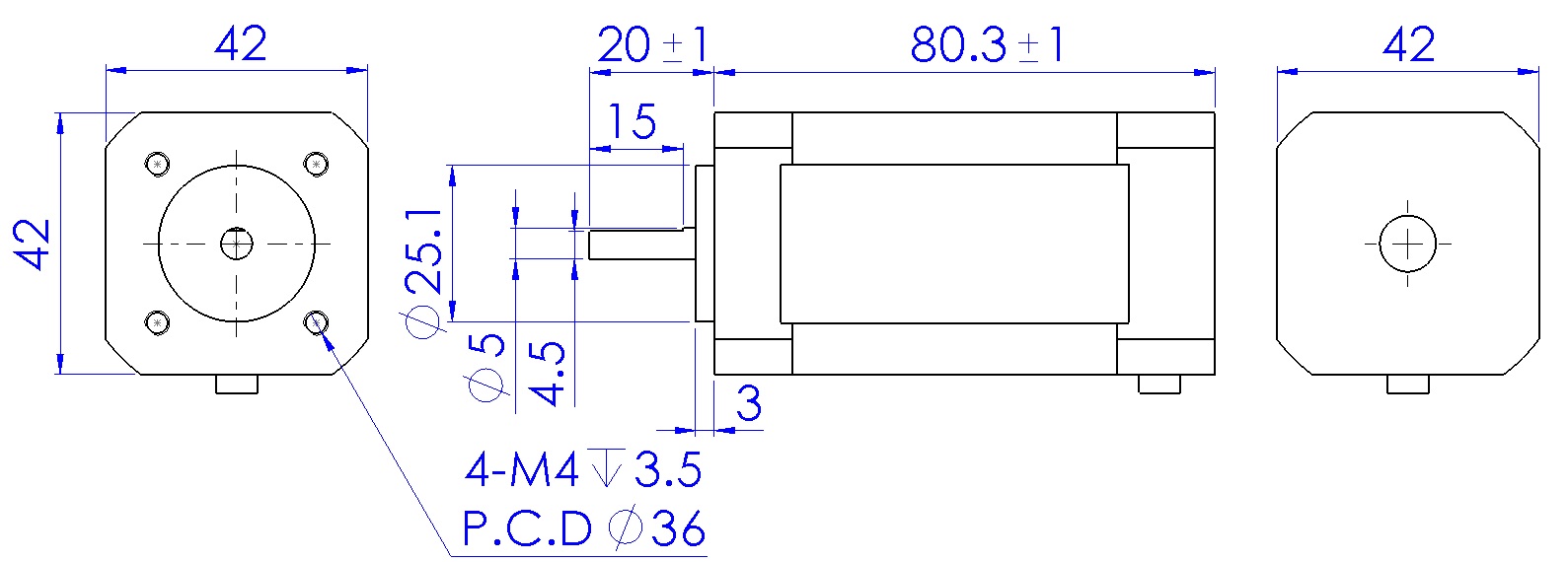

無刷馬達BL 42 型:高扭矩-圓軸.

規格型號	功率 W	電壓 V	電流 A	轉矩 kg-cm	轉速 rpm	馬達長度 L-mm	重量 kg
BL42L75-A	75	DC24V	4.5	1.85	4000	80.3	0.65

▶馬達極數(Poles):8.
▶馬達線色:

說明	MU	MV	MW	+HALL	GND	H1	H2	H3
線色	黃	紅	黑	紅	黑	藍	綠	白

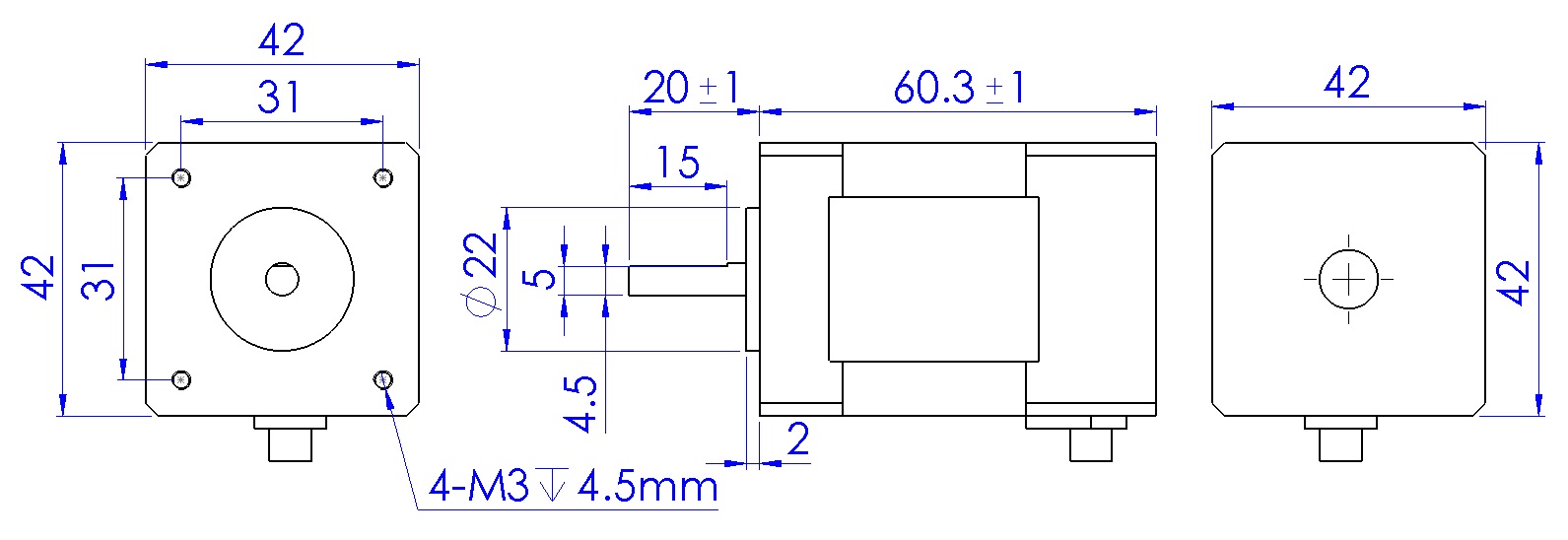

無刷馬達BL42型步進尺寸-圓軸.

規格型號	功率 W	電壓 V	電流 A	轉矩 kg-cm	轉速 rpm	馬達長度 L-mm	重量 kg
BL42ST50-A	50	DC24V	3.7	1.6	4000	60.3	0.46

▶馬達極數(Poles):10.
▶馬達線色:

說明	MU	MV	MW	+HALL	GND	H1	H2	H3
線色	黃	紅	黑	紅	黑	藍	綠	白

無刷馬達 BL42 型
