BL60 | S | 40 | GUV | ||
無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
備註 |
☐60型 | S=59.5mm M=84.5mm |
40=40W 80=80W |
GUV= 齒軸 |
空白=DC24V 3=AC110V 4=AC220V |
無刷馬達BL60-GUV型:齒軸
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL60S40-GUV | 40 | DC24V | 2.9 | 1.3 | 3000 | 59.5 | 0.6 |
BL60S40-GUV3 | 40 | AC110V | 0.4 | 1.3 | 3000 | 59.5 | 0.6 |
BL60S40-GUV4 | 40 | AC220V | 0.2 | 1.3 | 3000 | 59.5 | 0.6 |
BL60M80-GUV | 80 | DC24V | 5.2 | 2.6 | 3000 | 84.5 | 0.95 |
BL60M80-GUV3 | 80 | AC110V | 0.8 | 2.6 | 3000 | 84.5 | 0.95 |
BL60M80-GUV4 | 80 | AC220V | 0.4 | 2.6 | 3000 | 84.5 | 0.95 |
▶馬達極數(Poles):8
▶BL60-GUV 齒軸只能搭配2GU-☐KV.
▶BL60-GUV 齒軸只能搭配2GU-☐KV.
無刷馬達BL60-GUV搭配減速機2GU-☐KV | |||||||||||
減速比 | 5 | 10 | 20 | 30 | 50 | 75 | 100 | ||||
減速機傳動效率 | 81% | 73% | 66% | ||||||||
減速機長度L2 | 36mm | 42mm | 50mm | ||||||||
減速機重量 kg | 0.35kg | 0.38kg | 0.45kg | ||||||||
容許最大轉矩 | 30kg-cm | 45kg-cm | 60kg-cm | ||||||||
容許推力荷重 | 5kg | ||||||||||
容許懸吊荷重 | 10kg |
▶馬達線色:
說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
線色 | 藍 | 紫 | 灰 | 黃 | 綠 | 棕 | 紅 | 橙 |

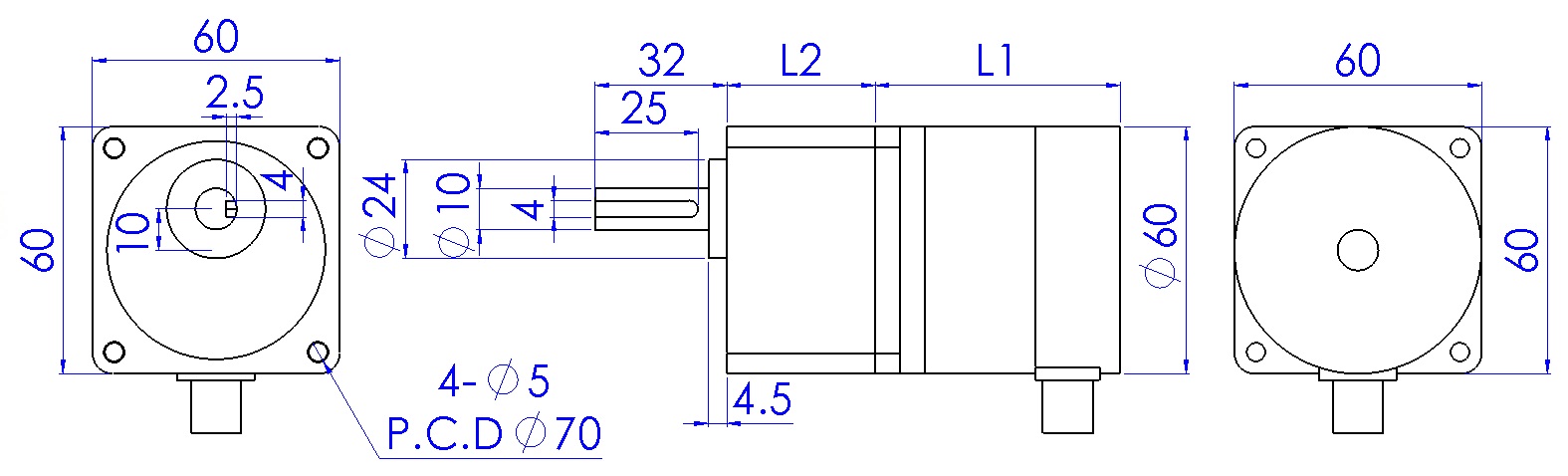

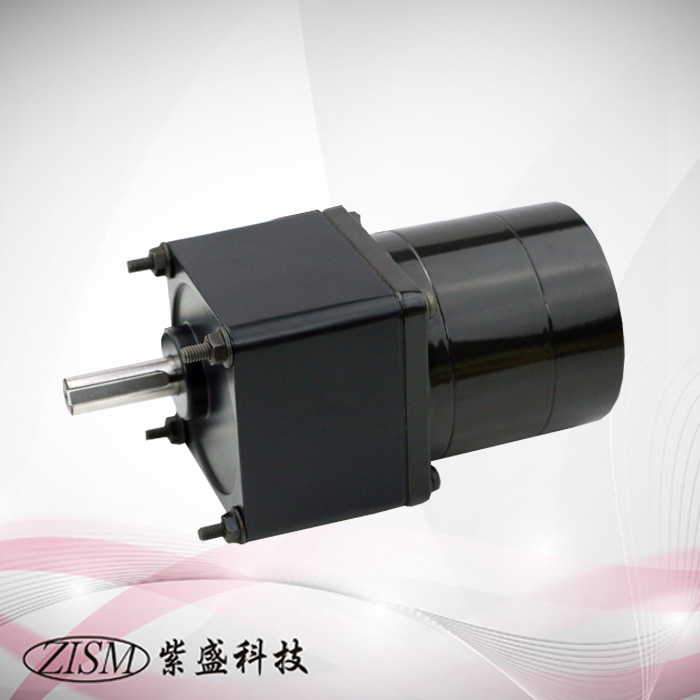

無刷馬達 BL60 型搭配減速機2GU
