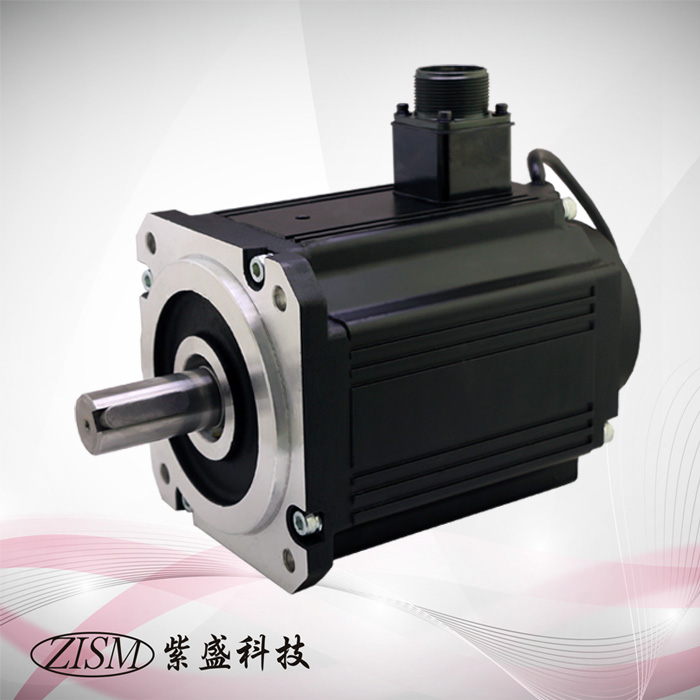

無刷馬達 BL 180 型

檔案下載

無刷馬達(安裝面 ☐180 mm)
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

分類:
BL180 S 1000 A 4
無刷
系列		 馬達
長度		 馬達
瓦數		 軸心
樣式		 馬達
電壓		 備註
☐180型 S=172mm
M=232mm
L=292mm		 2000=2KW
3500=3.5KW
5000=5KW		 A=
圓軸		 1=DC70V
2=DC48V
3=AC110V
4=AC220V

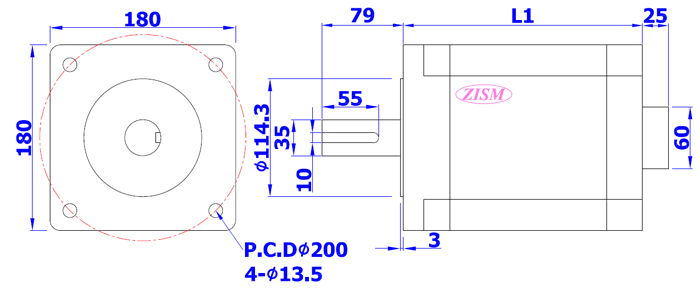

無刷馬達BL180型:圓軸

規格
型號		 功率
KW		 電壓
V		 電流
A		 轉矩
kg-cm		 轉速
rpm		 馬達長度
L-mm		 重量
kg
BL180S2000-A2 2 DC48V 56 96 2000 172 16
BL180S2000-A3 2 AC110V 18 96 2000 172 16
BL180S2000-A4 2 AC220V 9 96 2000 172 16
BL180M3500-A2 3.5 DC48V 97 167 2000 232 26
BL180M3500-A3 3.5 AC110V 30 167 2000 232 26
BL180M3500-A4 3.5 AC220V 15 167 2000 232 26
BL180L5000-A3 5 AC110V 44 239 2000 292 32
BL180L5000-A4 5 AC220V 22 239 2000 292 32
▶馬達極數(Poles):8
▶馬達線色:
說明 MU MV MW +HALL GND H1 H2 H3
線色 紅 白 黑 黃 綠 棕 紅 橙
無刷馬達 BL 180 型
