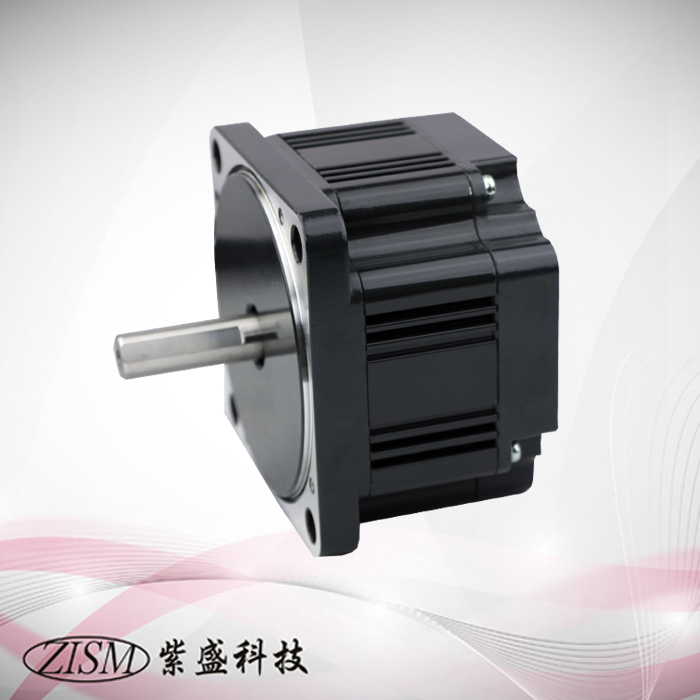

無刷馬達 BL90 型

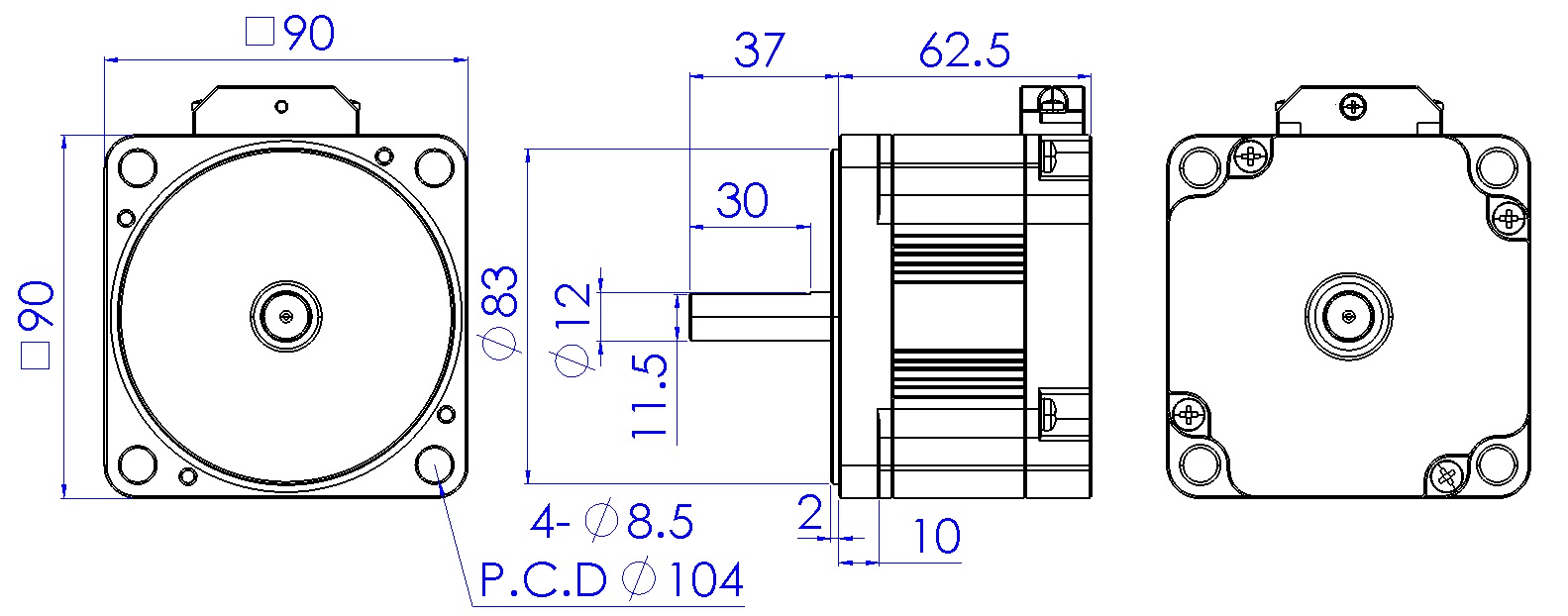

無刷馬達(安裝面 ☐90 mm)
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ Min (at DC 500V).
▶絕緣耐壓: DC 500V ( 1 Min ) .
▶馬達防護等級:IP54.

分類: 無刷馬達

商品介紹

BL90	S	150	A	4
無刷系列	馬達長度	馬達瓦數	軸心樣式	馬達電壓	備註
☐90型	X=52.5mm S=62.5mm N=72.5mm M=87.5mm L=112.5mm	75=75W 150=150W 200=200W 350=350W 500=500W	A= 圓軸	空白=DC24V 1=DC70V 2=DC48V 3=AC110V 4=AC220V

無刷馬達BL90型:圓軸

規格型號	功率 W	電壓 V	電流 A	轉矩 kg-cm	轉速 rpm	馬達長度 L-mm	重量 kg
BL90X75-A	75	DC24V	4	2.4	3000	52.5	1.45
BL90X75-A3	75	AC110V	0.8	2.4	3000	52.5	1.45
BL90X75-A4	75	AC220V	0.4	2.4	3000	52.5	1.45
BL90S150-A	150	DC24V	8	4.8	3000	62.5	1.6
BL90S150-A3	150	AC110V	1.8	4.8	3000	62.5	1.6
BL90S150-A4	150	AC220V	0.9	4.8	3000	62.5	1.6
BL90N200-A	200	DC24V	10.6	6.4	3000	72.5	2
BL90N200-A3	200	AC110V	3	6.4	3000	72.5	2
BL90N200-A4	200	AC220V	1.5	6.4	3000	72.5	2

規格型號	功率 W	電壓 V	電流 A	轉矩 kg-cm	轉速 rpm	馬達長度 L-mm	重量 kg
BL90M350-A1	350	DC70V	8.5	11.2	3000	87.5	2.5
BL90M350-A3	350	AC110V	5	11.2	3000	87.5	2.5
BL90M350-A4	350	AC220V	2.5	11.2	3000	87.5	2.5
BL90L500-A2	500	DC48V	15	16	3000	112.5	3.5
BL90L500-A3	500	AC110V	7	16	3000	112.5	3.5
BL90L500-A4	500	AC220V	3.5	16	3000	112.5	3.5

▶馬達極數(Poles):8
▶馬達線色:

說明	MU	MV	MW	+HALL	GND	H1	H2	H3
線色	紅	白	黑	黃	綠	棕	紅	橙
