BL60 | S | 40 | A | ||
無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
備註 |
☐60型 | S=59.5mm M=84.5mm L=110mm |
40=40W 80=80W 120=120W |
A=圓軸 | 空白=DC24V 2=DC48V 3=AC110V 4=AC220V |

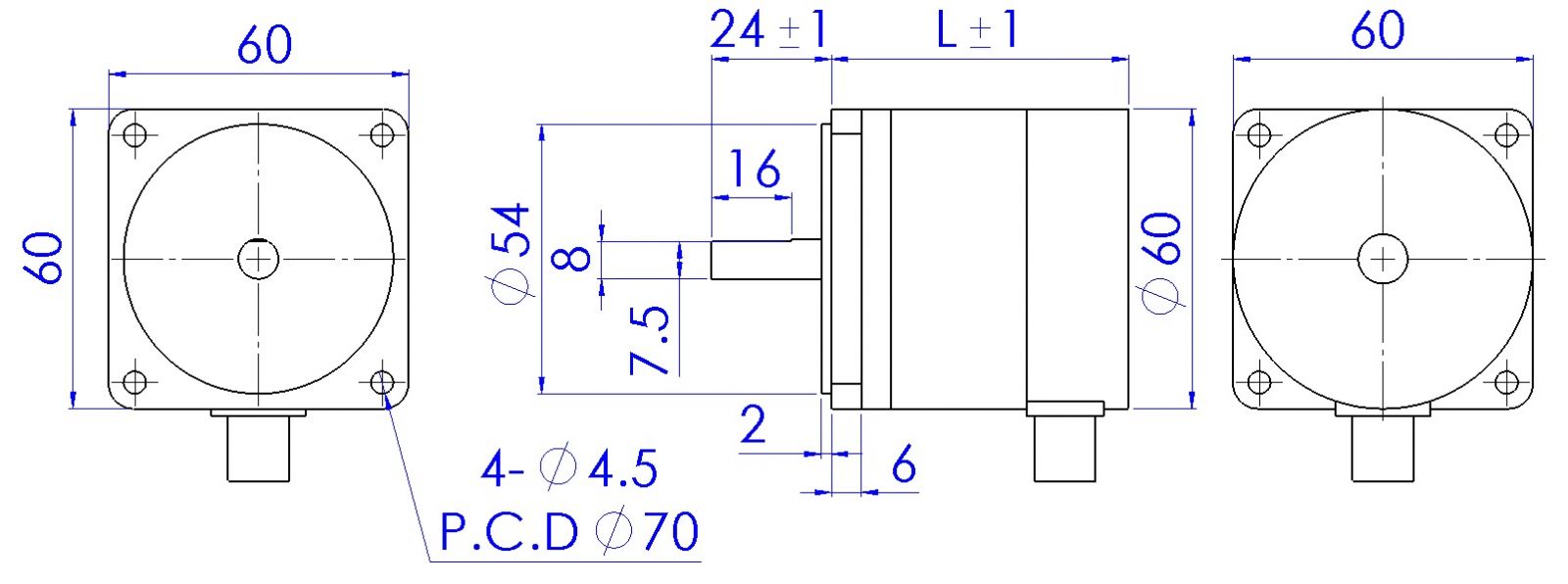

無刷馬達BL60型:圓軸
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL60S40-A | 40 | DC24V | 2.9 | 1.3 | 3000 | 59.5 | 0.6 |
BL60S40-A3 | 40 | AC110V | 0.4 | 1.3 | 3000 | 59.5 | 0.6 |
BL60S40-A4 | 40 | AC220V | 0.2 | 1.3 | 3000 | 59.5 | 0.6 |
BL60M80-A | 80 | DC24V | 5.2 | 2.6 | 3000 | 84.5 | 0.95 |
BL60M80-A3 | 80 | AC110V | 0.8 | 2.6 | 3000 | 84.5 | 0.95 |
BL60M80-A4 | 80 | AC220V | 0.4 | 2.6 | 3000 | 84.5 | 0.95 |
BL60L120-A2 | 120 | DC48V | 4.5 | 3.9 | 3000 | 110 | 1.3 |
BL60L120-A3 | 120 | AC110V | 1.2 | 3.9 | 3000 | 110 | 1.3 |
BL60L120-A4 | 120 | AC220V | 0.6 | 3.9 | 3000 | 110 | 1.3 |
▶馬達極數(Poles):8
▶馬達線色:
說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
線色 | 藍 | 紫 | 灰 | 黃 | 綠 | 棕 | 紅 | 橙 |

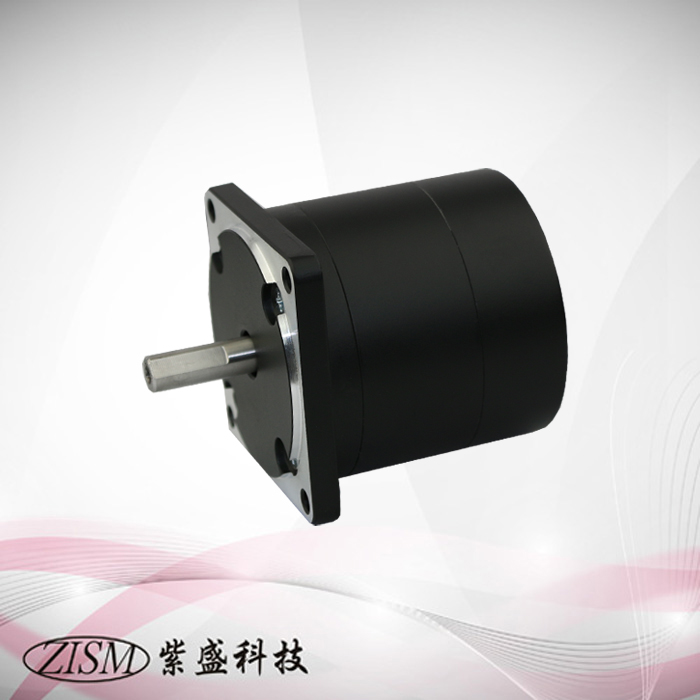

無刷馬達 BL60 型
