BL104 | S | 400 | A | 4 | |
無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
備註 |
☐104型 | S=86mm M=116mm L=146mm |
400=400W 750=750W 1000=1KW |
A= 圓軸 |
空白=DC24V 1=DC70V 2=DC48V 3=AC110V 4=AC220V |

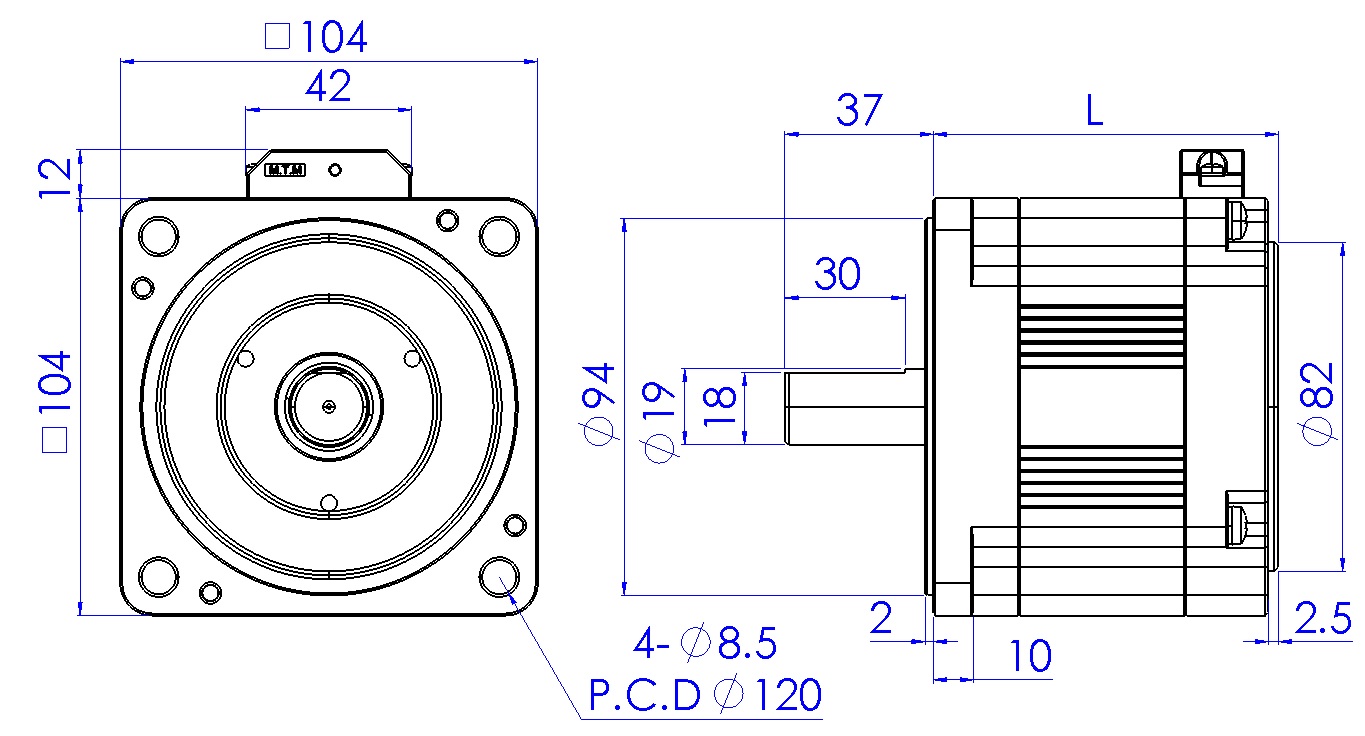

無刷馬達BL104型:圓軸
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL104S400-A2 | 400 | DC48V | 10 | 12.7 | 3000 | 86 | 2.9 |
BL104S400-A3 | 400 | AC110V | 4 | 12.7 | 3000 | 86 | 2.9 |
BL104S400-A4 | 400 | AC220V | 2 | 12.7 | 3000 | 86 | 2.9 |
BL104M750-A2 | 750 | DC48V | 19 | 23.8 | 3000 | 116 | 4.3 |
BL104M750-A3 | 750 | AC110V | 8 | 23.8 | 3000 | 116 | 4.3 |
BL104M750-A4 | 750 | AC220V | 4 | 23.8 | 3000 | 116 | 4.3 |
BL104L1000-A2 | 1000 | DC48V | 25 | 31.8 | 3000 | 146 | 5.8 |
BL104L1000-A3 | 1000 | AC110V | 10 | 31.8 | 3000 | 146 | 5.8 |
BL104L1000-A4 | 1000 | AC220V | 5 | 31.8 | 3000 | 146 | 5.8 |
▶馬達極數(Poles):8
▶馬達線色:
▶馬達線色:
說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
線色 | 紅 | 白 | 黑 | 黃 | 綠 | 棕 | 紅 | 橙 |

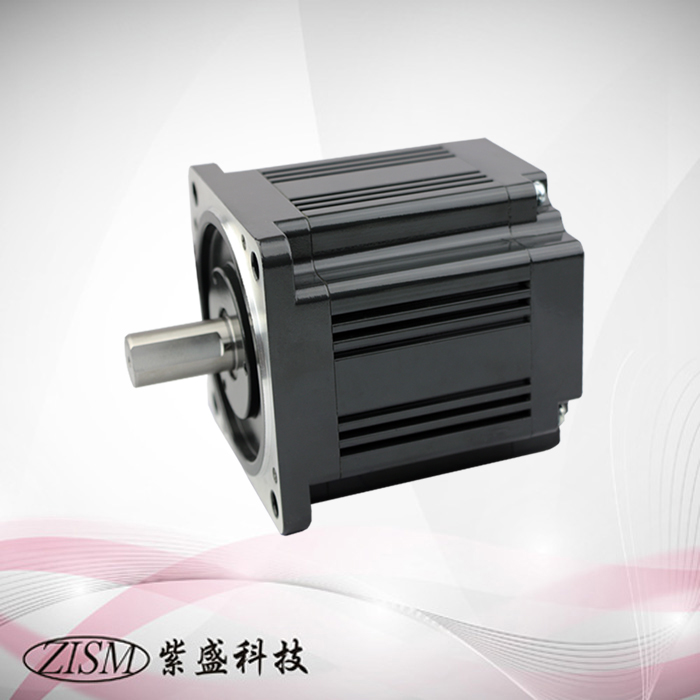

無刷馬達 BL104 型
