BL22 | M | 08 | G | 14 | |
無刷 系列 |
馬達 長度 |
馬達 瓦數 |
軸心 樣式 |
馬達 電壓 |
減速機 比數 |
☐22型 | M=68mm | 08=8W | A=圓軸 G=齒軸 |
空白=DC24V | 14=14比 |

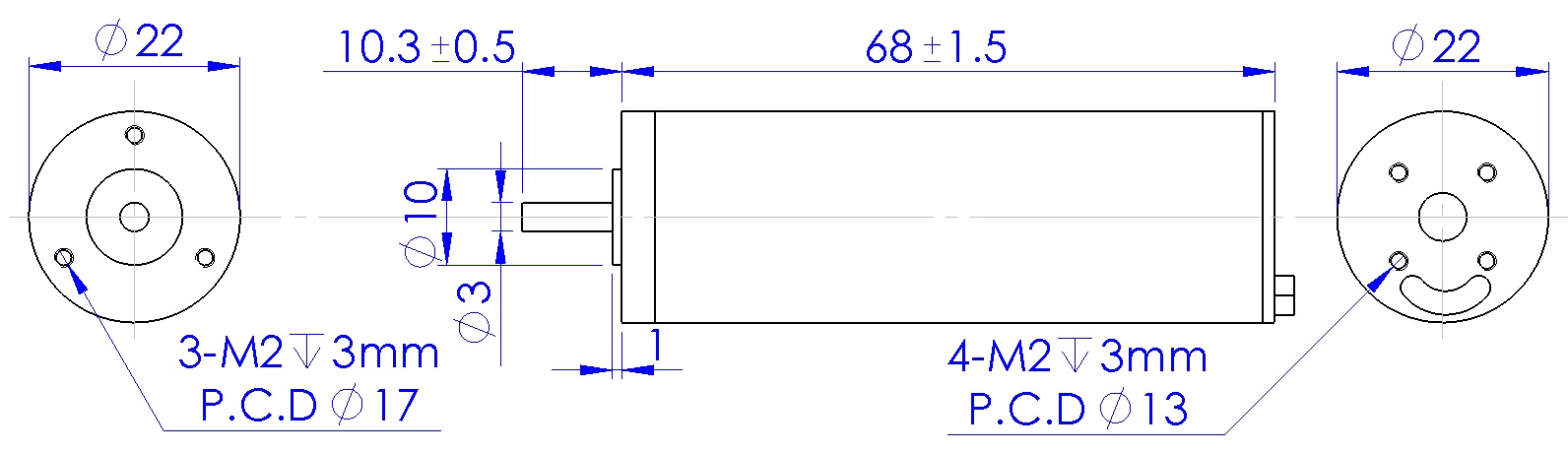

無刷馬達BL22 型:圓軸
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL22M08-A | 8 | DC24V | 1 | 0.2 | 3500 | 68 | 0.12 |
▶馬達極數(Poles):8.

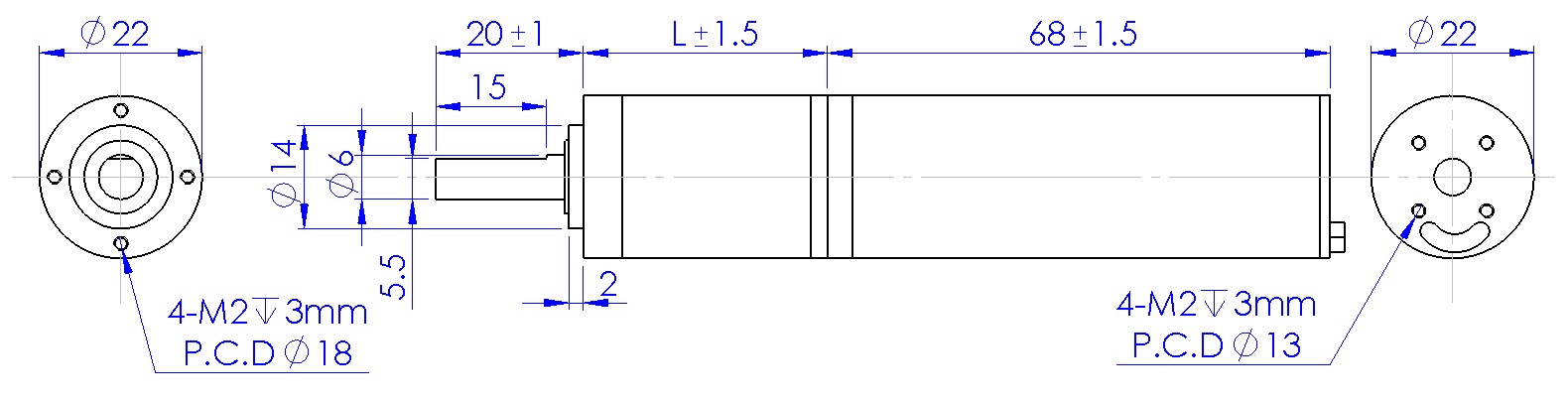

無刷馬達BL 22型:齒輪軸+行星減速機
規格 型號 |
功率 W |
電壓 V |
電流 A |
轉矩 kg-cm |
轉速 rpm |
馬達長度 L-mm |
重量 kg |
BL22M08-G | 8 | DC24V | 1 | 0.2 | 3500 | 68 | 0.12 |
▶馬達極數(Poles):8.
無刷馬達搭配行星減速機BL22M08G-☐ | |||||||
減速比 | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 100 |
減速機轉速rpm | 943 | 675 | 250 | 184 | 130 | 69 | 35 |
額定轉矩kg-cm | 0.66 | 0.93 | 2.2 | 3 | 4.3 | 7.4 | 14.6 |
額定允許轉矩 | 1kg-cm | 2kg-cm | 5kg-cm | ||||
減速機長度L2 | 25mm | 33mm | 42mm | ||||
總重量 kg | 0.16kg | 0.17kg | 0.18kg |
▶馬達線色:
說明 | MU | MV | MW | +HALL | GND | H1 | H2 | H3 |
線色 | 紅 | 棕 | 黑 | 藍 | 綠 | 黃 | 棕 | 紅 |
線色 | 綠 | 紅 | 黑 | 黃 | 白 | 藍 | 橙 | 棕 |

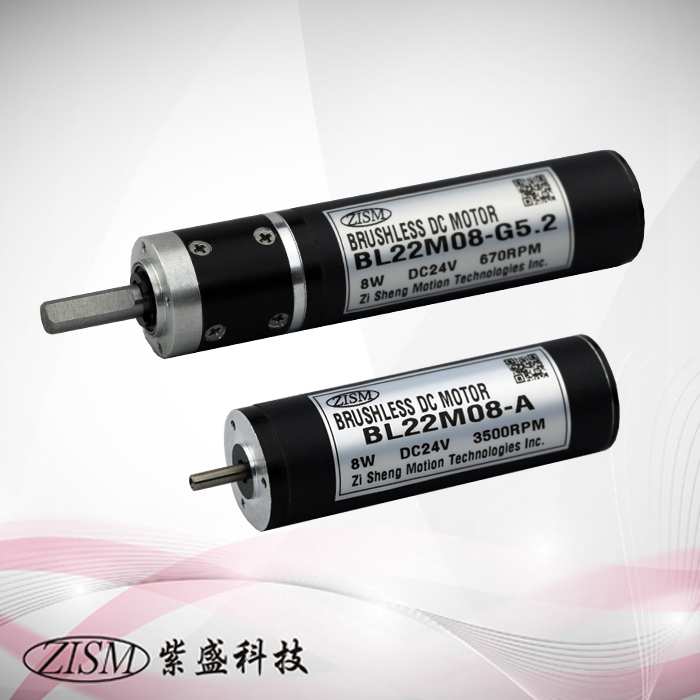

無刷馬達 BL22 型
