| 規格/型號 | ZS-GT200C-L1-☐ | ZS-GT200C-L2-☐ | ||||
| 減速比:☐ | 5 | 10 | 18 | 25 | 50 | 100 |
| 平台重量 | 8.66 kg | 10.3 kg | ||||
| 平台軸承 | 交叉斜角滾柱軸承 | |||||
| 額定輸出轉矩 | 142 Nm | |||||
| 最大輸出轉矩 | 2倍額定輸出扭矩 | |||||
| 慣性慣量 | 27619*10⁻⁶ kg.m² | |||||
| 容許轉速 | 200 rpm | |||||
| 回程間隙 | ≦ 1 arc min | |||||
| 動態齒隙差 | 2 arc min (0.033°) | |||||
| 重複精度 | ± 10 arc sec (0.0028°) | |||||
| 容許載重 | 4000 N | |||||
| 容許慣量載重 | 80 Nm | |||||
| 旋轉平台面偏擺 | 0.002 mm | |||||
| 旋轉平台同心度 | 0.002 mm | |||||
| 旋轉平台平行度 | 0.03 mm | |||||
| 防護等級 | IP 65 | |||||

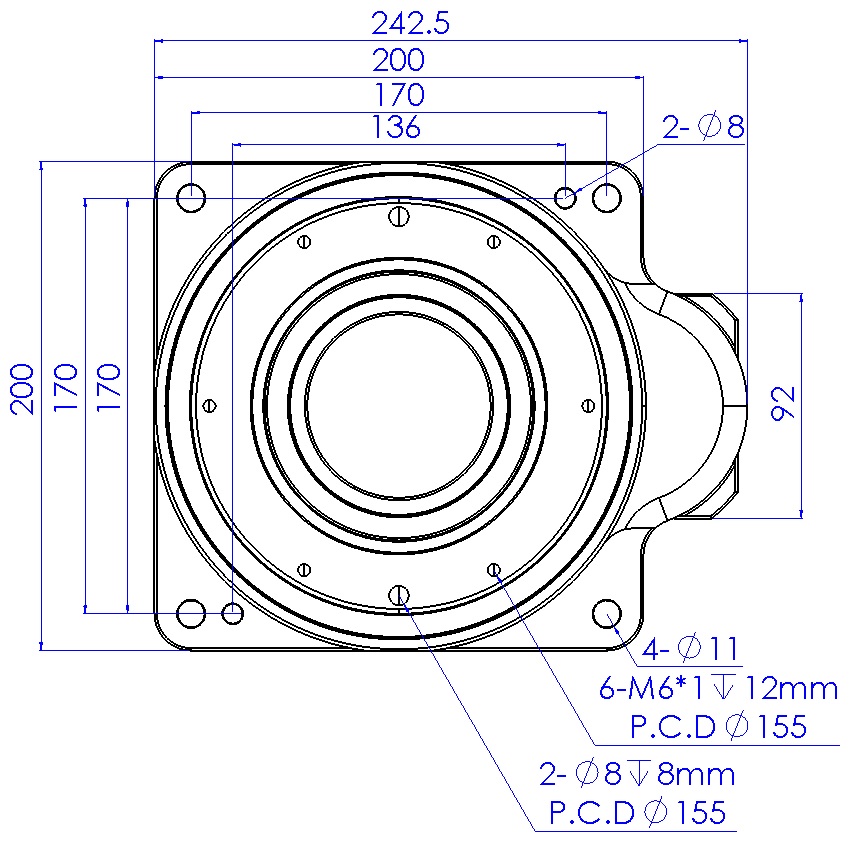

尺寸圖:

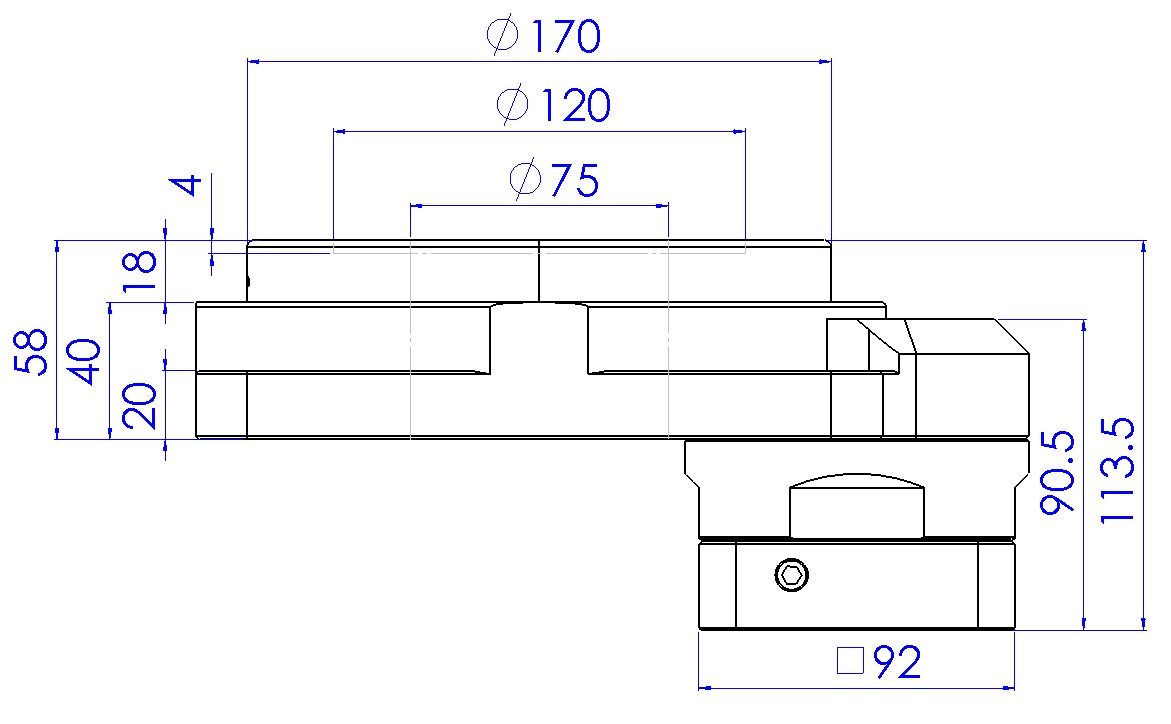

減速比:5/10/18比:

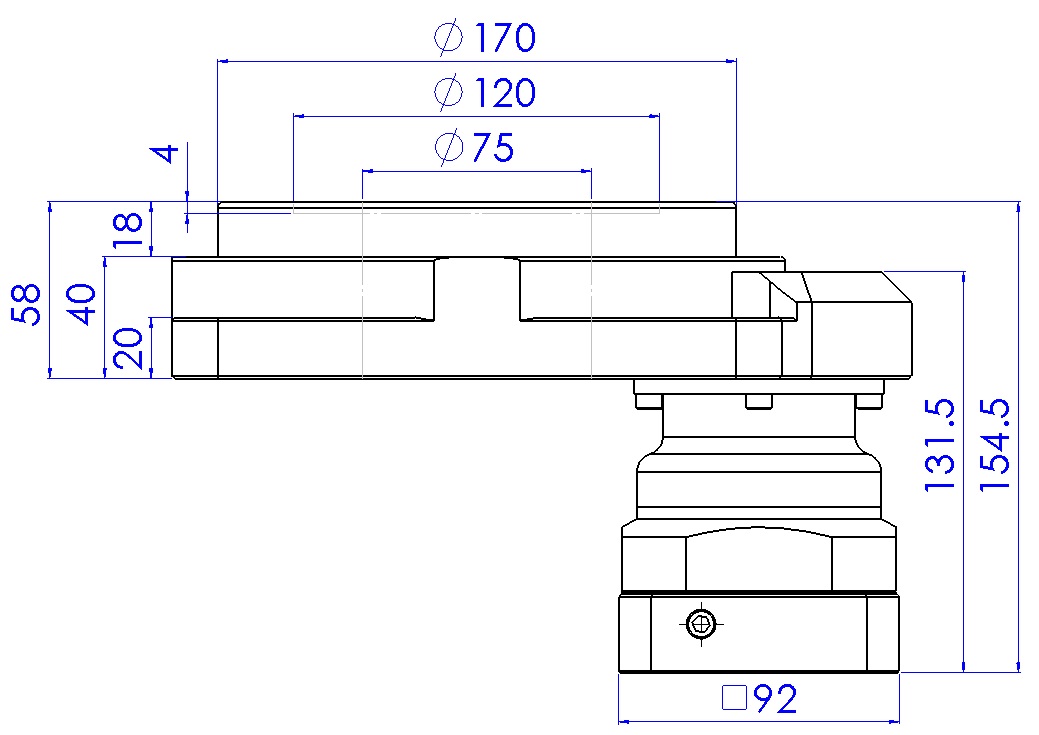

減速比:25/50/100比:

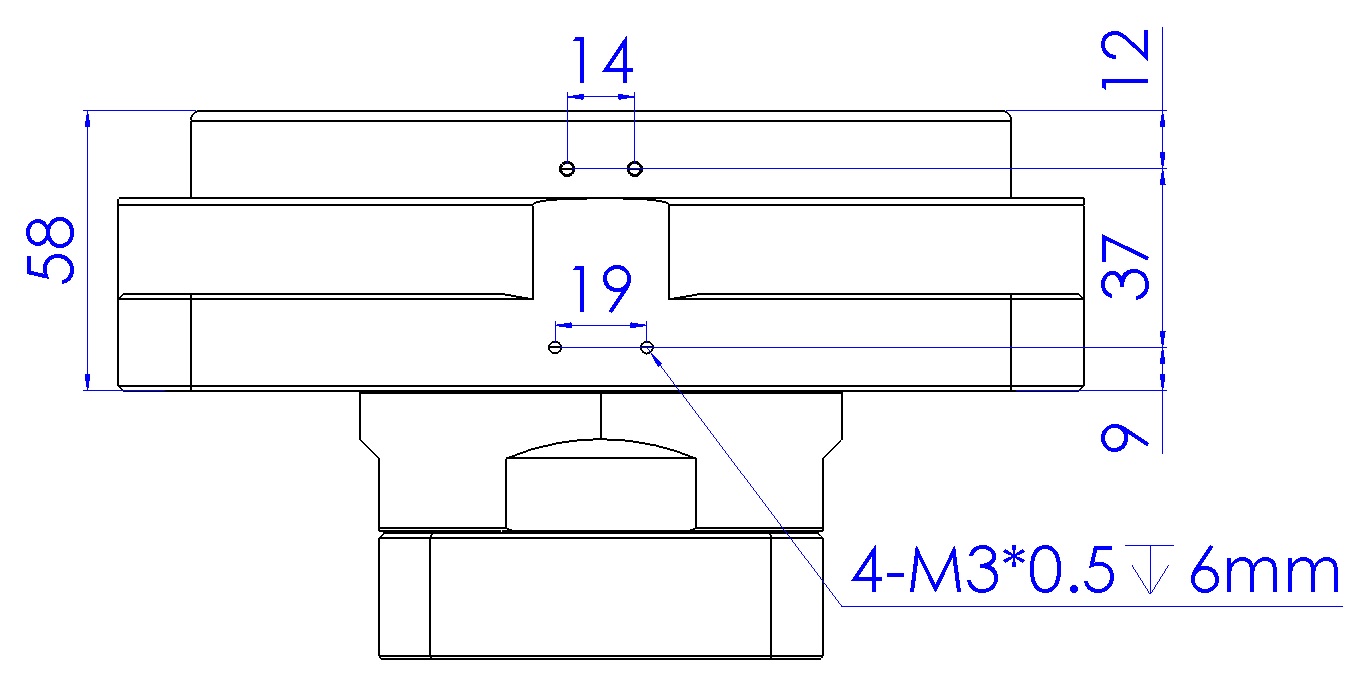

Home sensor 預留孔:

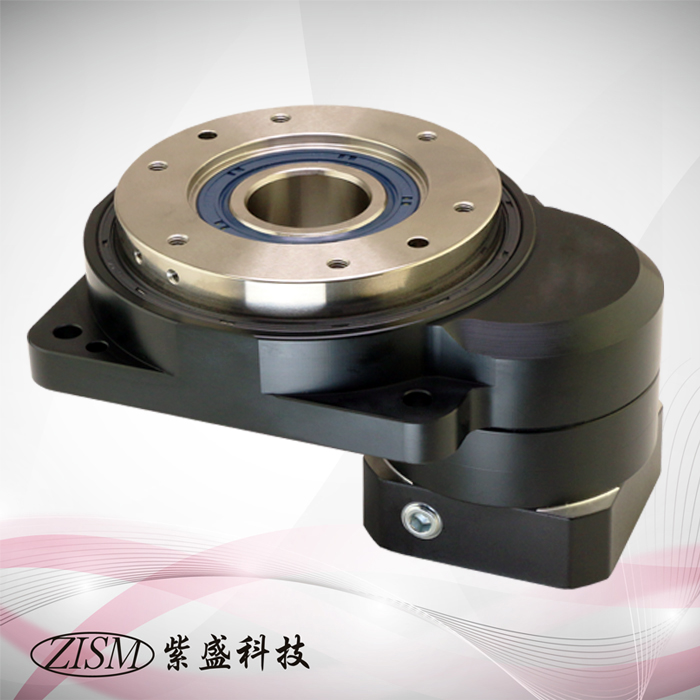

中空旋轉平台200型ZS-GT200C中空ø75mm
