| 規格 | P28型電動缸 | |||||||||
| 搭配馬達 | ZKM2285 | |||||||||
| 搭配螺桿 | 滾珠螺桿 | 方牙螺桿 | ||||||||
| 重覆定位精度mm | ±0.02 | ±0.1 | ||||||||
| 電動缸導程mm | 1 | 2 | 10 | |||||||
| 線速度mm/sec | 15 | 30 | 150 | |||||||
| 可搬運水平kg | 3 | 2 | 1 | |||||||
| 可搬運垂直kg | 1.5 | 1 | 0.2 | |||||||
| 有效行程mm | 25~200mm(+25mm) | |||||||||
1.伺服馬達搭配T型螺桿~馬達轉速勿超過1000 rpm.
2.水平使用:電動缸導桿僅負責推動負載如需載重~請加裝線軌.
3.電動缸導桿會有± 2° 以下轉動~會導致位置重覆定位精度誤差~可在機構加裝輔助導桿或線軌.
4.連結電動缸的導桿時~需先固定導桿再予鎖附~勿旋轉電動缸導桿~否則會引起電動缸損壞.

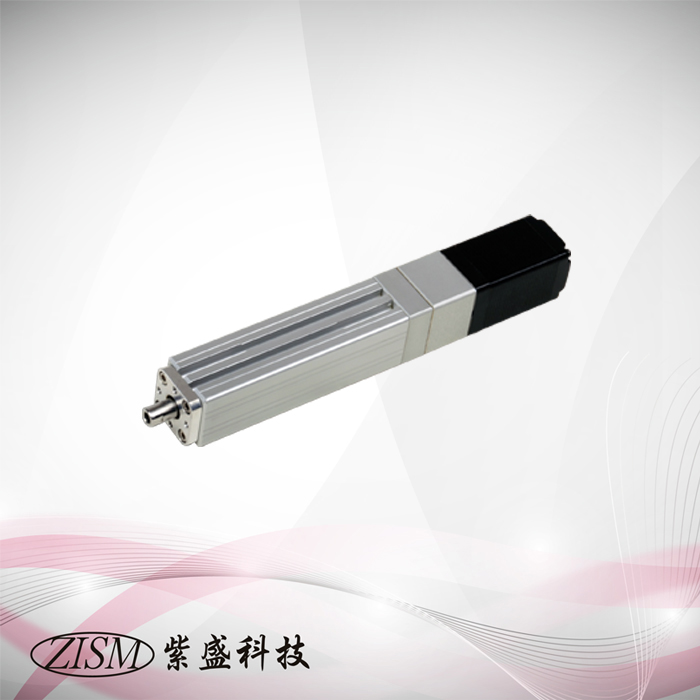

P28型電動缸
