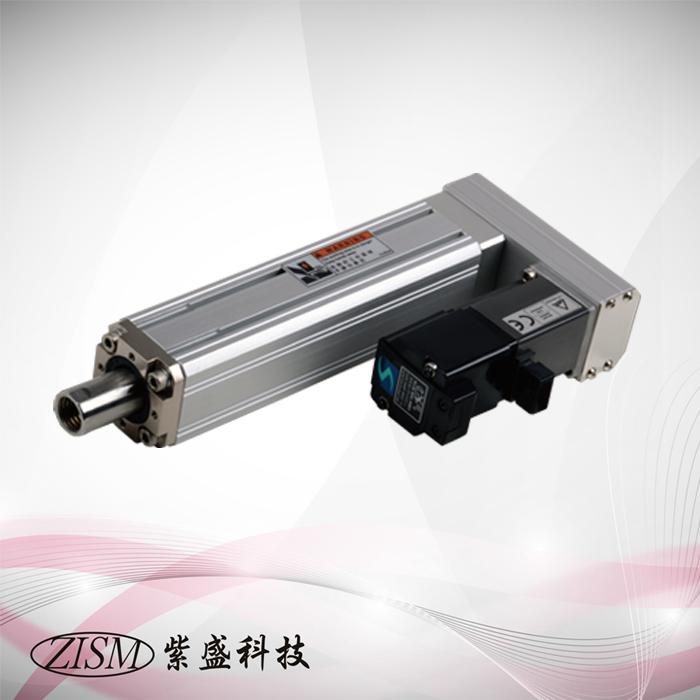

P45型電動缸

電動缸 P45型:
1.高剛性鋁合金本體~搭配日系斜角軸承~實現業界高推力模組.
2.客製多元化~可任意搭載各廠牌步進馬達或伺服馬達.
3.精準密閉式的設計~螺桿長時間處於有潤滑油之狀態~長期使用免保養.
4.動力連接採用聯軸器傳動或皮帶間接傳動~有效置入設備中使用~並美化設備外觀~
另有加裝線軌仕樣~可供選擇~提供更簡便的設計方案並提升設備精度.

分類:
規格 P45型電動缸
搭配馬達 100W 200W 100W 200W
搭配螺桿 滾珠螺桿 方牙螺桿
重覆定位精度mm ±0.02 ±0.1
電動缸導程mm 4 10 4 10 2 8 2 8
線速度mm/sec 200 500 200 500 30 150 30 150
可搬運水平kg 60 45 60 60 25 25 25 25
可搬運垂直kg 30 6 30 12 12 10 12 12
有效行程mm 25~400mm(+25mm)

註: (加減速時間200ms)
1.伺服馬達搭配T型螺桿~馬達轉速勿超過1000 rpm.
2.水平使用:電動缸導桿僅負責推動負載如需載重~請加裝線軌.
3.電動缸導桿會有± 2° 以下轉動~會導致位置重覆定位精度誤差~可在機構加裝輔助導桿或線軌.
4.連結電動缸的導桿時~需先固定導桿再予鎖附~勿旋轉電動缸導桿~否則會引起電動缸損壞.

P45型電動缸
