規格 | HP95型電動缸 | |||||||||||
搭配馬達 | 750W | |||||||||||
搭配螺桿 | 滾珠螺桿 | |||||||||||
重覆定位精度mm | ±0.02 | |||||||||||
搭配減速機 | ZPH90-L1-5 | ZPH90-L1-5 | ||||||||||
電動缸導程mm | 5/5=1 | 10/5=2 | ||||||||||
線速度mm/sec | 50 | 100 | ||||||||||
可搬運水平kg | 600 | 600 | ||||||||||
可搬運垂直kg | 330 | 170 | ||||||||||
有效行程mm | 50~600mm(+50mm) |
註: (加減速時間200ms)
1.水平使用:電動缸導桿僅負責推動負載如需載重~請加裝線軌.
2.電動缸導桿會有± 2° 以下轉動~會導致位置重覆定位精度誤差~可在機構加裝輔助導桿或線軌.
3.連結電動缸的導桿時~需先固定導桿再予鎖附~勿旋轉電動缸導桿~否則會引起電動缸損壞.
選配品:

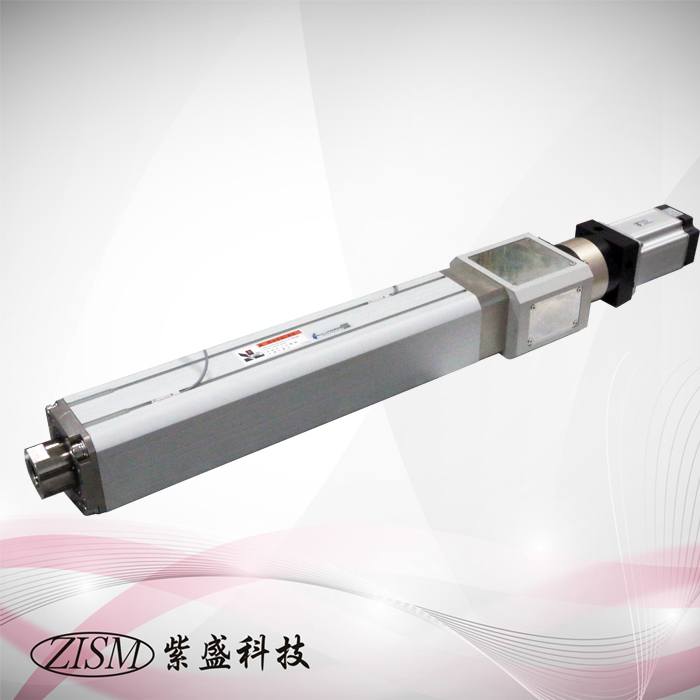

HP95型電動缸加裝減速機型
