| 規格 | R138型皮帶滑台(雙滑塊) | |||||||||
| 搭配馬達 | 400W | 750W | ||||||||
| 搭配皮帶 | GT橡膠皮帶/PU鋼絲皮帶 | |||||||||
| 重覆定位精度mm | ±0.04 | |||||||||
| 搭配減速機 | ZPH60 | ZPH60 | ZPH90 | ZPH90 | ||||||
| 減速機比數 | 5 | 10 | 5 | 10 | ||||||
| 滑台導程mm | 24 | 12 | 24 | 12 | ||||||
| 線速度mm/sec | 1200 | 600 | 1200 | 600 | ||||||
| 可搬運水平kg | 14 | 40 | 50 | 50 | ||||||
| 可搬運垂直kg | – | – | – | – | ||||||
| 有效行程mm | 50~1500mm(+50mm) | |||||||||
1.線速度是以伺服馬達額定速度3000 rpm為計算~未考慮加減速時間與伺服整定時間.
2.最大可搬重量是搭載國際牌伺服馬達計算~其他廠牌需參考原廠相關數據.

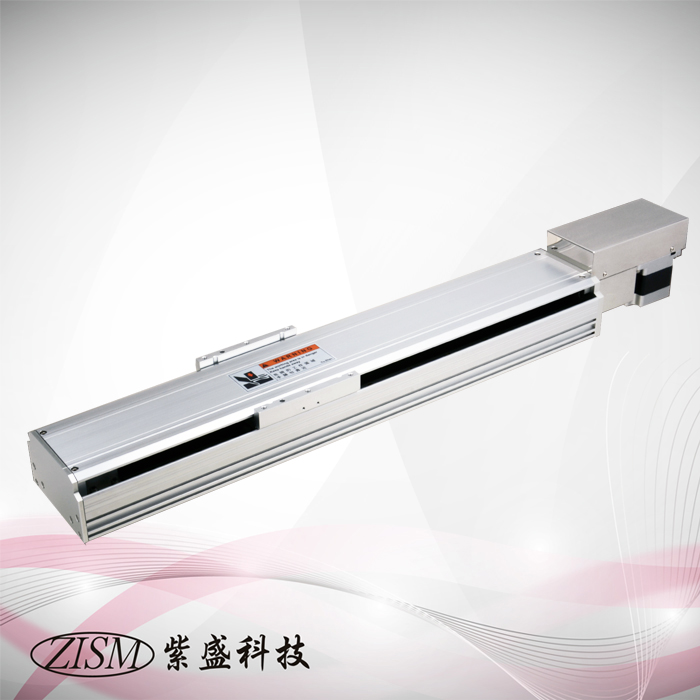

R138型皮帶式滑台
