規格 型號 |
一般扭力 N.m |
最高轉速 rpm |
慣性 kg.m² |
軸向位差 mm |
容許偏角 ( ° ) |
SAP-68C | 39 | 20000 | 3 | ±0.8 | 1° |
SAP-82C | 78 | 17000 | 8.7 | ±1 | 1° |
SAP-94C | 176 | 15000 | 16 | ±1.2 | 1° |
SAP-104C | 245 | 13000 | 26 | ±1.4 | 1° |
SAP-126C | 440 | 11000 | 65 | ±1.6 | 1° |
SAP-144C | 780 | 9000 | 99 | ±1.8 | 1° |
SAP-168C | 1170 | 5100 | 238 | ±1 | 1° |
SAP-180C | 1960 | 4800 | 365 | ±1 | 1° |
SAP-215C | 4900 | 4300 | 830 | ±1 | 1° |

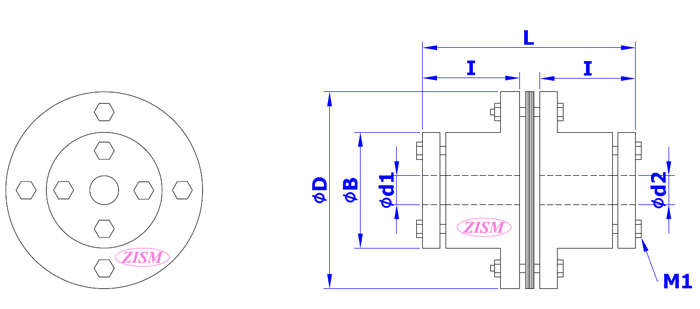

規格 | D | B | L | I | M | d1 (Min) |
d2 (Max) |
重量 (g) |
SAP-68C | 68 | 40 | 76 | 25 | 4-M6 | 10 | 18 | |
SAP-82C | 82 | 54 | 76.2 | 25 | 4-M6 | 14 | 30 | |
SAP-94C | 94 | 58 | 89.6 | 30 | 4-M6 | 14 | 35 | |
SAP-104C | 104 | 68 | 98 | 33 | 4-M6 | 20 | 42 | |
SAP-126C | 126 | 78 | 117 | 40 | 4-M8 | 25 | 50 | |
SAP-144C | 144 | 88 | 128 | 45 | 4-M8 | 30 | 55 | |
SAP-168C | 168 | 104 | 200 | 75 | 6-M8 | 35 | 65 | |
SAP-180C | 180 | 120 | 212 | 80 | 6-M8 | 35 | 75 | |
SAP-215C | 215 | 128 | 242 | 90 | 6-M10 | 40 | 85 |

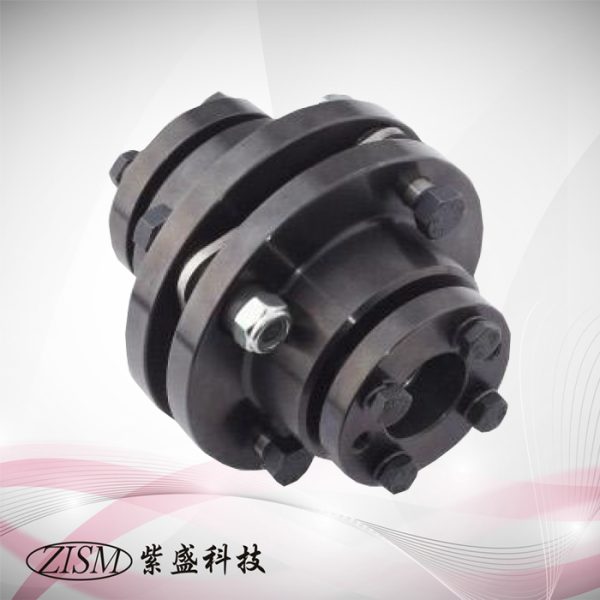

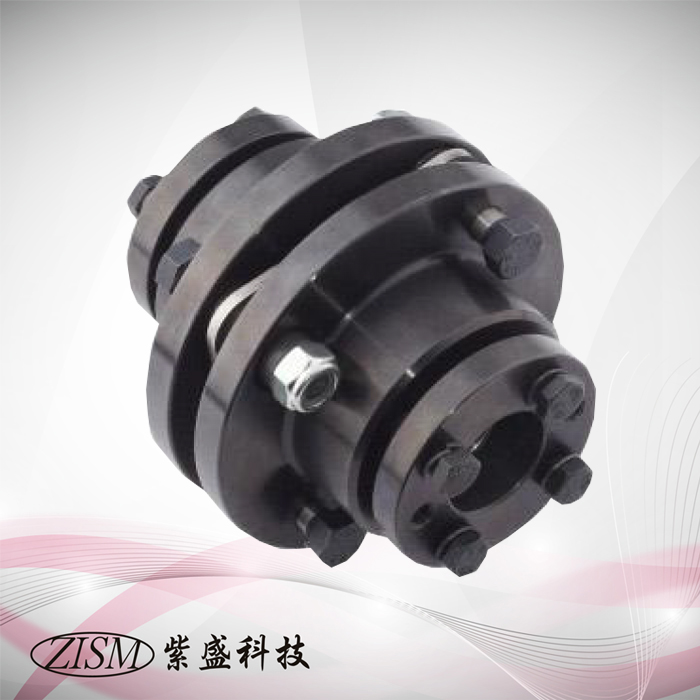

鋼片式撓性聯軸器 SAP-C ( 鋼材 S45C ) 襯套迫緊環固定式 /
