驅動器旋鈕說明:POTS
名稱 | 功能 | 順時針 | 逆時針 |
DEC | 減速時間 | 減速時間越長 | 減速時間越短 |
ACC | 加速時間 | 加速時間越長 | 加速時間越短 |
INT-SPD | 內部VR | 馬達轉速越快 | 馬達轉速越慢 |
DEC / ACC 調整時間的範圍: 0.5sec ~ 3sec.
馬達調速範圍 200 ~ 3000 RPM (會依馬達規格而不同)
驅動器燈號說明:Green -ok
名稱 | 功能 | 說明 | |
PWR | 電源指示燈 | 電源輸入時此燈恆亮 | |
ALM | 異常指示燈 | 異常發生此燈亮起 |
異常排除原因:
1.ALM燈長亮時:請檢查HALL SENSOR接線是否有接錯或接觸不良.
2.馬達運轉時需要外力轉一下,才會運轉,請檢查馬達線U.V.W.相是否接觸不良.
3.使用馬達延長線,必須注意馬達線與SENSOR線必須獨立分開電纜,不能在同一條電纜線,避免干擾.
J1 Control Signal PIN:
PIN | 名稱 | 說明 | 外部VR | 外部電壓: |
1 | VR3 | 外部VR與外部電壓:請擇一使用 | 10KΩ | – |
2 | VR2 | 外部VR與外部電壓:請擇一使用 | 10KΩ | DC:0~5V |
3 | VR1 | 外部VR與外部電壓:請擇一使用 | 10KΩ | 0V |
4 | Alm+ | 異常輸出Open collector(<20mA) | Open collector(<20mA) | |
5 | Spd+ | 速度輸出Open collector(<20mA) | 1rpm=24 pules .脈波寬度0.5ms. | |
說明/功能 | 與GND接 | 與GND不接 | ||
6 | E-VR | 外部VR/內部VR | 外部VR | 內部VR |
7 | RUN | 馬達運轉/停止 | 馬達運轉 | 馬達停止 |
8 | F/R | 旋轉方向 | CCW方向 | CW方向 |
9 | Free | 有/無減速停止 | 有減速停止 | 無減速停止 |
10 | Com | 輸入信號共同端 |
J2 Sensor PIN:
PIN | 名稱 | 說明 | 馬達線色 | 延長線線色 |
1 | +5 | +5V out | 黃 | 黃 |
2 | G | GND | 綠 | 綠 |
3 | H1 | SENSOR | 棕 | 紅 |
4 | H2 | SENSOR | 紅 | 白 |
5 | H3 | SENSOR | 橙 | 黑 |
J3 Motor/Power PIN:
PIN | 名稱 | 說明 | 馬達線色 | 延長線線色 |
1 | U | 馬達U相 | 藍(紅) | 棕 |
2 | V | 馬達V相 | 紫(白) | 藍 |
3 | W | 馬達W相 | 灰(黑) | 黃/綠 |
4 | GND | 驅動器電源0V | ||
5 | +HV | 驅動器電源(請依馬達規格輸入對應電壓 如 DC:24V或DC48V) |
延長線規格:耐油耐屈尺超軟0.75mm2- 3C(1條) + UL2464雙隔離 24AWG-5C(1條).
選購配件:
1.馬達延長線: ZS-BLM-03M –3米長.
2.馬達延長線: ZS-BLM-05M –5米長.

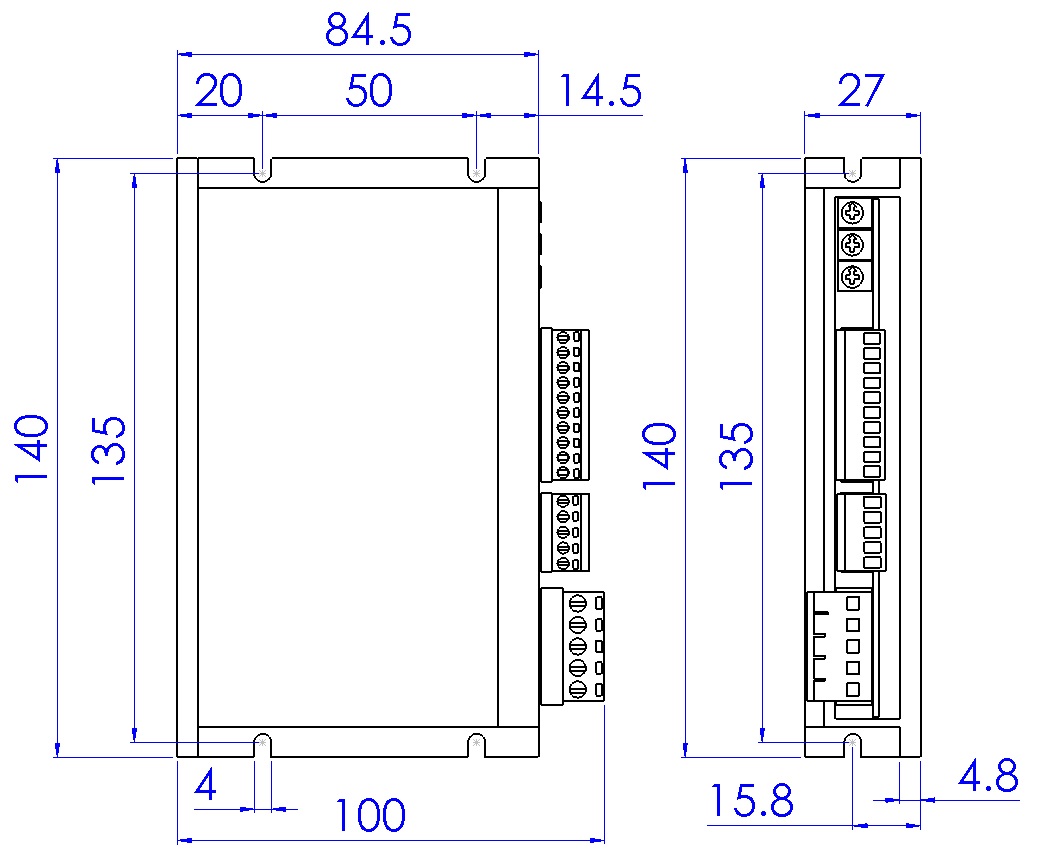

尺寸圖:

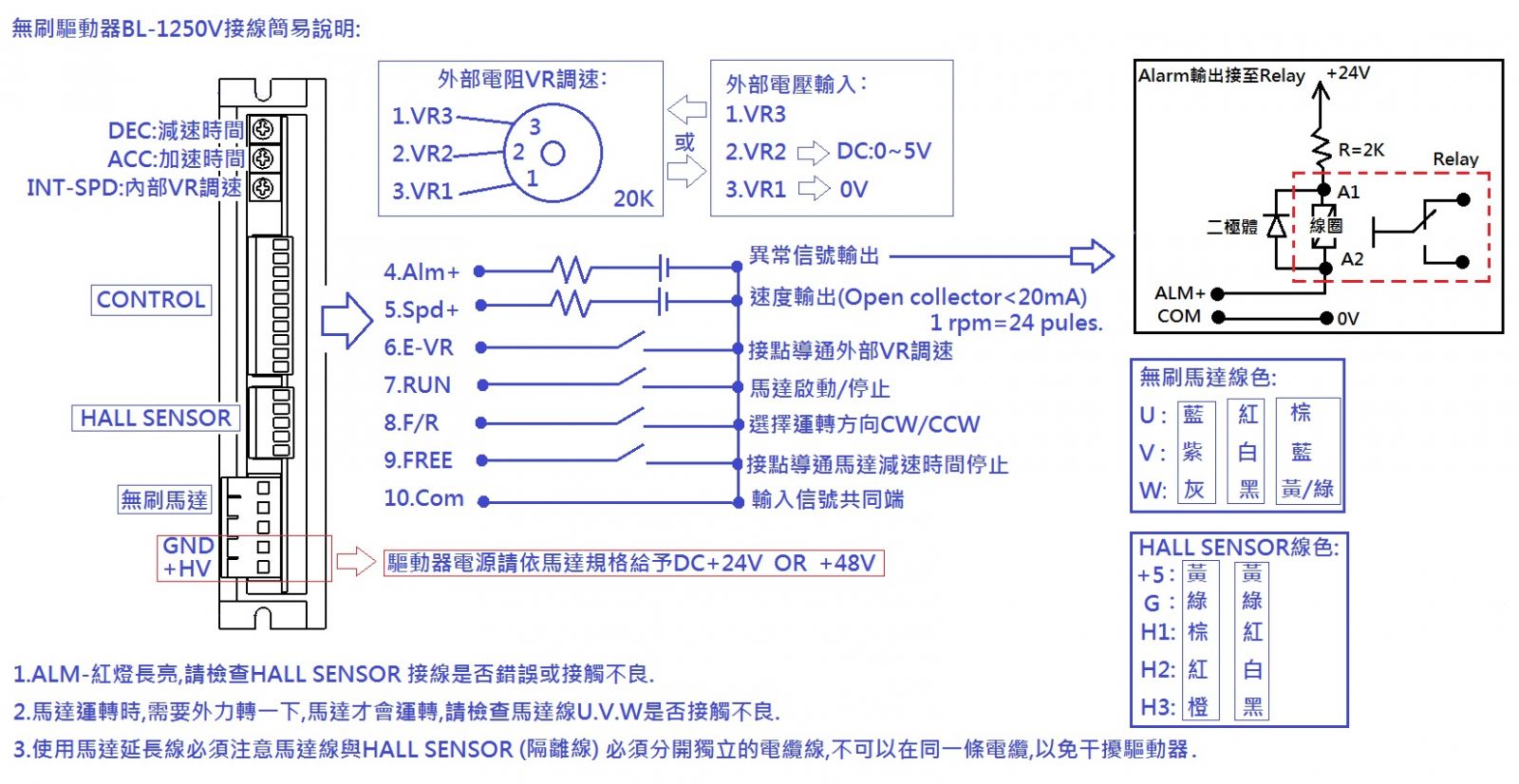

接線說明:

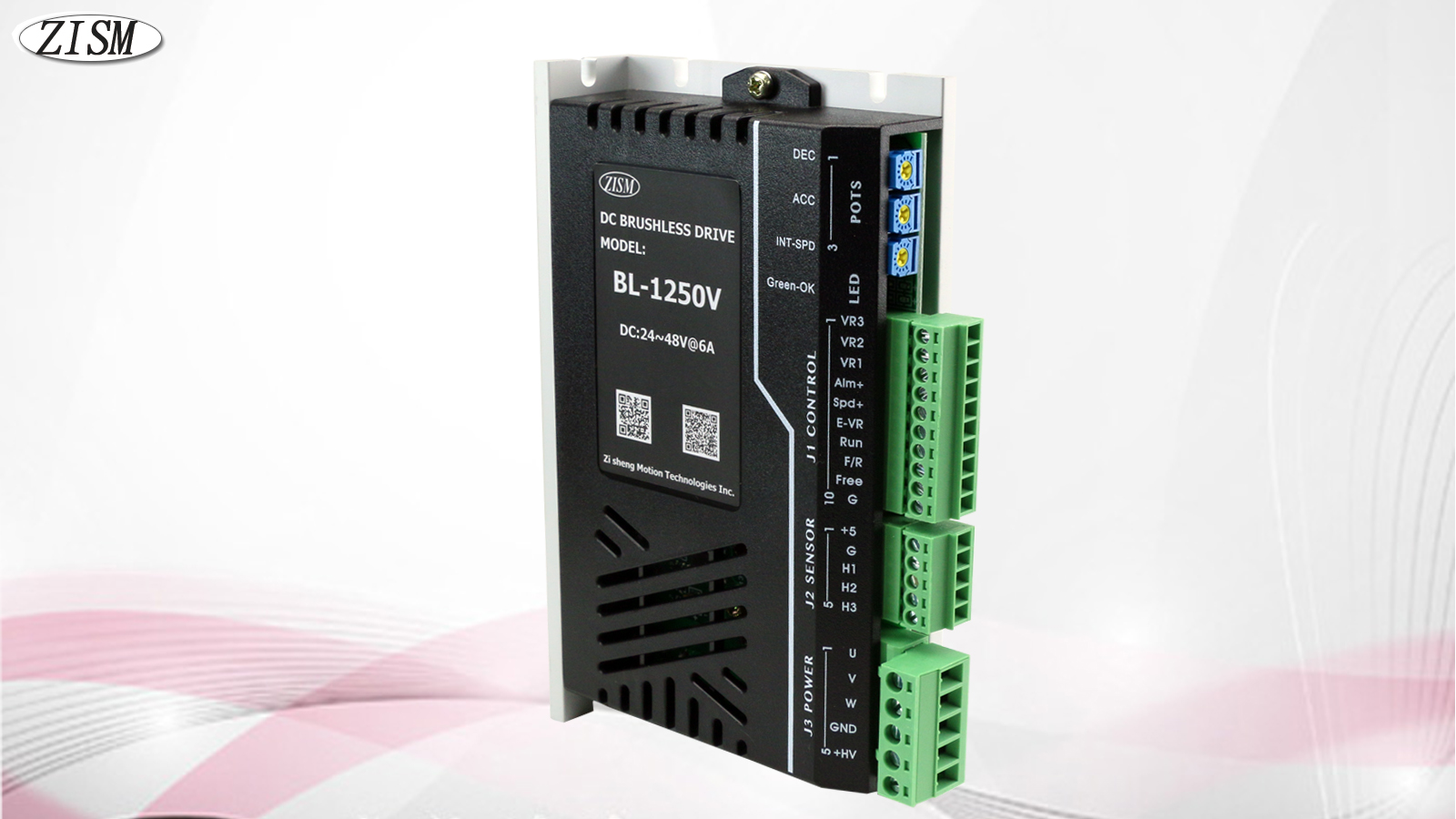

無刷馬達驅動器BL-1250V DC: 24-48V @ 6A
