驅動器規格說明:
Specification | BL-50A80V | ||
Supply Voltage | DC:20~80V | ||
Peak Current | 50A | ||
Maximum Continuous Current | 25A | ||
Minimum Load Inductance | 200 µH | ||
Switching Frequency | 22 KHz | ||
Temperature Range | 0 °C~ + 60°C | ||
Power Dissipation | 60W | ||
Weight | 0.5Kg |
一.驅動器燈號說明:
名稱 | 功能 | 說明 | |
PWR | 電源指示燈 | 電源輸入時此燈恆亮 | |
ALM | 異常指示燈 | 異常發生此燈亮起 |
異常排除原因:
1.ALM燈長亮時:請檢查HALL SENSOR接線是否有接錯或接觸不良.
2.馬達運轉時需要外力轉一下,才會運轉,請檢查馬達線U.V.W.相是否接觸不良.
二. 驅動器VR旋鈕說明:
VR | 功能 | 說明 | 順時針調整 |
VR1 | Current Limit | 調整驅動器輸出電流 | 驅動電流越大 |
VR2 | Velocity Loop Gain | 調整速度環電壓命令與速度誤差之間的靈敏度 | 靈敏度增加 |
VR3 | Reference Gain | 調整輸入電壓參考值與內部電壓命令之比率 | 增加輸入參考電壓之比率 |
VR4 | Test | 提供參考電壓用於驅動器自我測試 | 速度越快 |
VR4 | Offset | 輸入電壓偏差補償 | 增加電壓 |
三. 驅動器指撥說明:
Switch | 說明 | ON | OFF |
DIP-6 | Mode select | ||
DIP-5 | Mode select | ||
DIP-4 | SPD+/- | ||
DIP-3 | INH/ENB | ||
DIP-2 | HALL 120/60 | 120 | 60 |
DIP-1 | TEST /OFFSET | TEST | OFFSET |
驅動器模式選擇 | SW-5 | SW-6 | |
VELOCITY MODE 馬達調速使用-出廠設定值 | ON | OFF | |
CURR MODE 電流模式(馬達可以調整轉矩) | OFF | ON | |
TACH MODE 轉速發電機回授模式 | OFF | OFF |
無刷馬達與DC馬達可以選擇VELOCITY或CURRENTMODE模式.
選擇CURRENTMODE可用於張力控制(可以調整定電流模式).
DC伺服馬達(加裝轉速發電機)可用TACHMODE使用.(MAXIMUM±60V)
四. 驅動器接腳說明:
PIN | 名稱 | 說明 | I/O | |
1 | +10V | 內部輸出+10V(3mA) | OUT | |
2 | GND | GND | GND | |
3 | -10V | 內部輸出-10V(3mA) | OUT | |
4 | REF+ | 外部電壓輸入端±0~10V | IN | |
5 | REF- | 外部電壓輸入端±0~10V | IN | |
6 | TACH | 轉速發電機輸入端TG | IN | |
7 | GND | GND-TG | GND | |
8 | /INHIBIT | 當輸入TTL+5V信號(低電位關閉馬達) | IN | |
9 | FAULT | 異常時輸出TTL+5V信號(低電位) | OUT | |
10 | CURRMON | 驅動器電流監測點(1V=6.8A.MAX=3.5-3.7V) | OUT |
Sensor PIN:
PIN | 名稱 | 說明 | 馬達線色 | 延長線線色 |
1 | +HALL | +5V out | 黃 | 黃 |
2 | GND | GND | 綠 | 綠 |
3 | H1 | SENSOR | 棕 | 棕 |
4 | H2 | SENSOR | 紅 | 紅 |
5 | H3 | SENSOR | 橙 | 橙 |
Motor/Power PIN:
PIN | 名稱 | 說明 | 馬達線色 | 延長線線色 |
1 | A | 馬達U相 | 藍(紅) | 藍 |
2 | B | 馬達V相 | 紫(白) | 紫 |
3 | C | 馬達W相 | 灰(黑) | 灰 |
4 | GND | 驅動器電源0V | ||
5 | +HV | 驅動器電源(請依馬達規格輸入對應電壓 如 DC:24V或DC48V) |
♦選購配件:
五.接線說明:
配線範例B:
六.驅動器電流調整:(出廠與馬達已調整設定完成~如更換別種馬達才需調整)

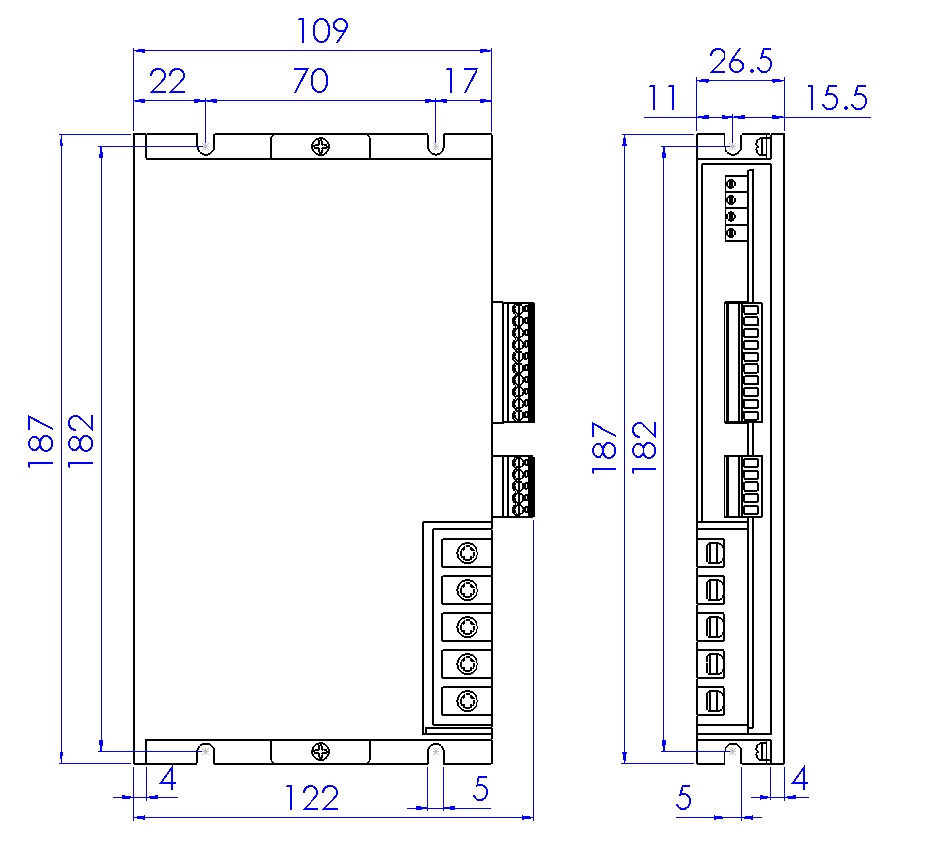

七.尺寸圖:

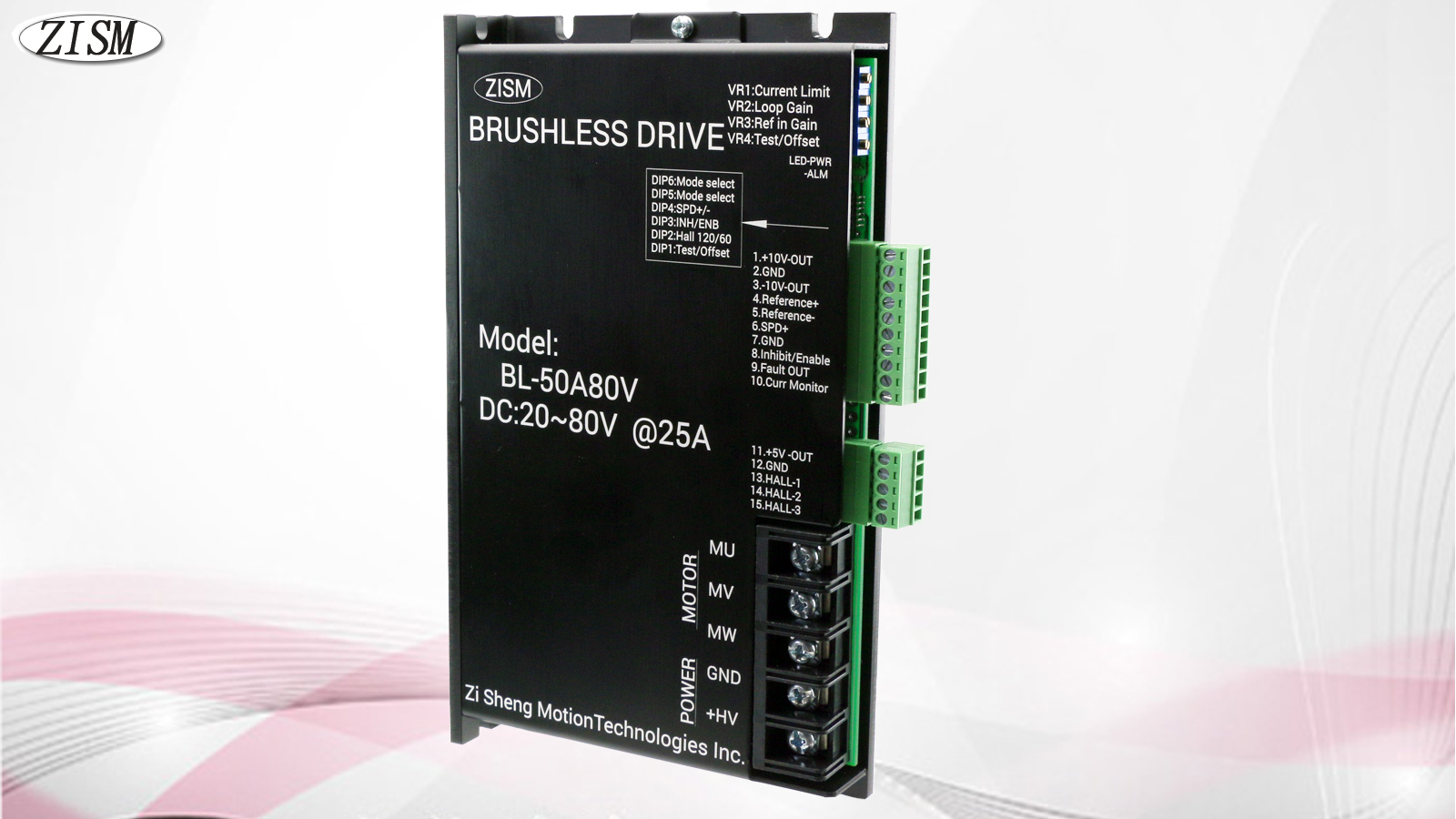

無刷馬達驅動器 BL-50A80V DC: 20-80V @ 25A
