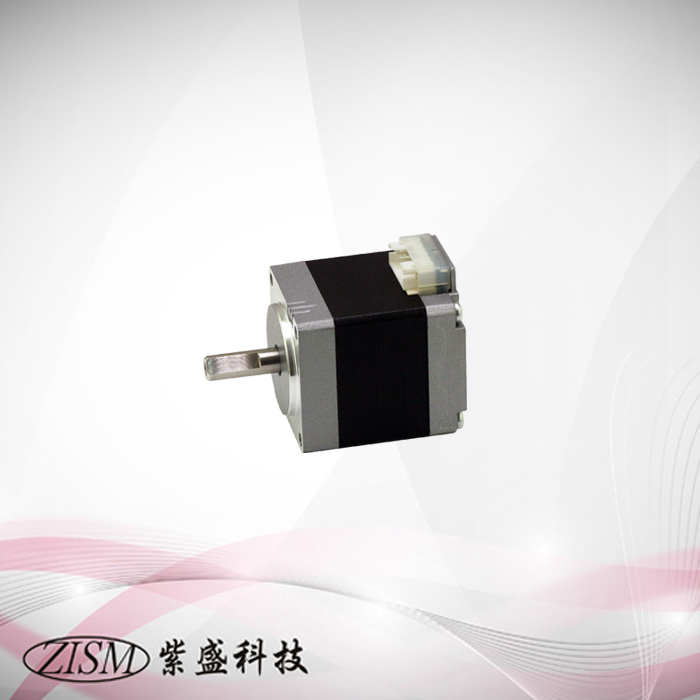

5相步進馬達☐28型/軸心ø5 mm

5相步進馬達 (安裝面 ☐ 28 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:☐
A:單軸/B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM5283-☐ 0.72 1.65 0.35 4.7 9
ZKM5284-☐ 0.72 2.2 0.35 6.3 13
ZKM5285-☐ 0.72 2.85 0.35 8.13 19

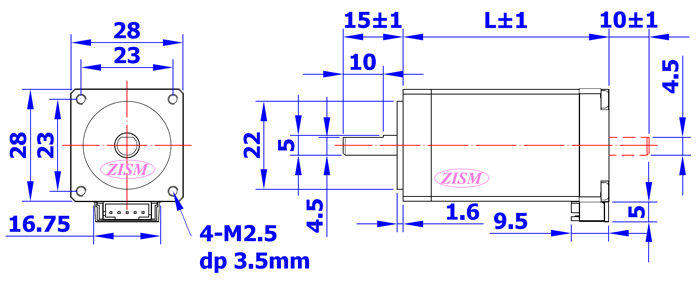

產品項目-機械規格
型號:☐
A:單軸/B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM5283-☐ 0.11 5 32 平面 0.35
ZKM5284-☐ 0.15 5 40 平面 0.5
ZKM5285-☐ 0.2 5 51.5 平面 0.7

★馬達軸心加工方式:平面切削.

馬達線色: (5線式接法)

定義 A B C D E
顏色 藍 紅 橙 綠 黑
