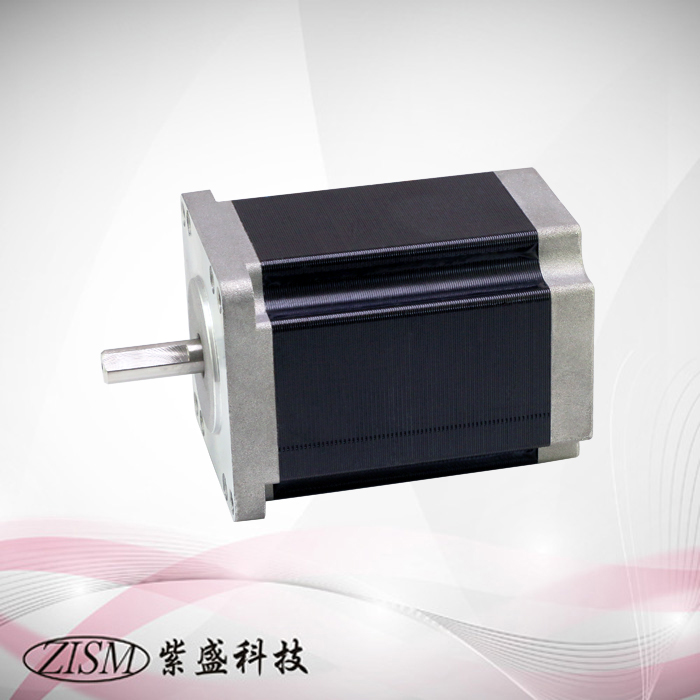

5相步進馬達☐60型/軸心ø8 mm

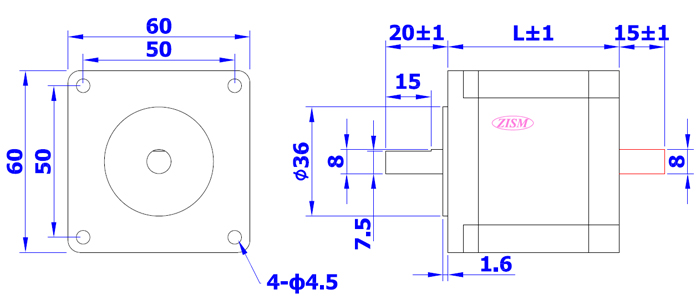

5相步進馬達☐60型/軸心ø8 mm：圖片 2

5相步進馬達☐60型/軸心ø8 mm

5相步進馬達 (安裝面 ☐ 60 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:☐
A:單軸/B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM564-☐ 0.72 1.3 1.4 0.93 170
ZKM566-☐ 0.72 1.7 1.4 1.19 280
ZKM569-☐ 0.72 2.7 1.4 1.95 560
ZKM569H-☐ 0.72 1.75 2.8 0.62 560



產品項目-機械規格
型號:☐
A:單軸/B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM564-☐ 0.6 5 47 平面 4.5
ZKM566-☐ 0.74 5 54 平面 8
ZKM569-☐ 1.2 5 84 平面 15
ZKM569H-☐ 1.2 5 84 平面 15

★馬達軸心加工方式:平面切削.

馬達線色: (5線式接法)

定義 A B C D E
顏色 藍 紅 橙 綠 黑
