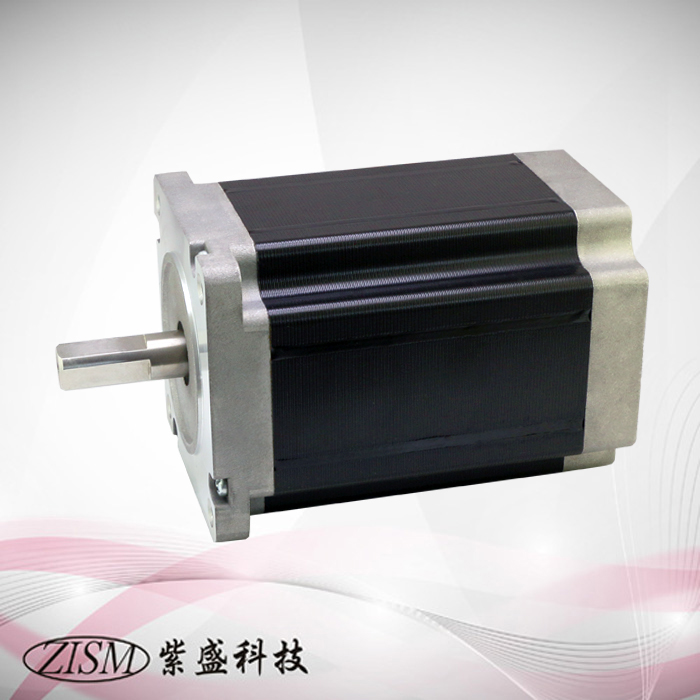

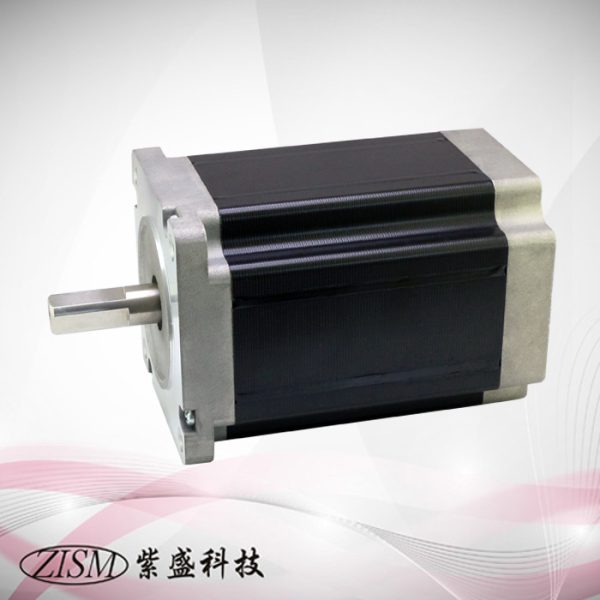

5相步進馬達☐85型/軸心ø14 mm

5相步進馬達 (安裝面 ☐ 85 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類: 標籤:

產品項目-電氣規格
型號:☐
A:單軸/B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM596-☐ 0.72 1.96 1.4 1.4 1330
ZKM599-☐ 0.72 3.08 1.4 2.2 2680
ZKM5913-☐ 0.72 4.5 1.4 3.2 4000
ZKM5913H-☐ 0.72 2.52 2.8 0.9 4000

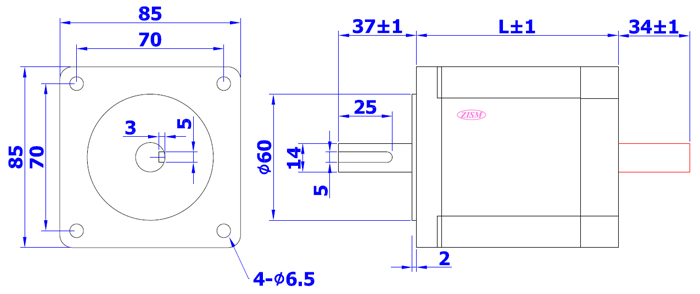

產品項目-機械規格
型號:☐
A:單軸/B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM596-☐ 2.1 5 69 K5 21
ZKM599-☐ 3.3 5 99 K5 41
ZKM5913-☐ 4.4 5 126 K5 63
ZKM5913H-☐ 4.4 5 126 K5 63

★馬達軸心加工方式:K5=5mm 鍵槽 .單圓鍵5*5*L25mm

★馬達軸心加工方式:雙平面切削.

馬達線色: (5線式接法)

定義 A B C D E
顏色 藍 紅 橙 綠 黑
5相步進馬達☐85型/軸心ø14 mm
