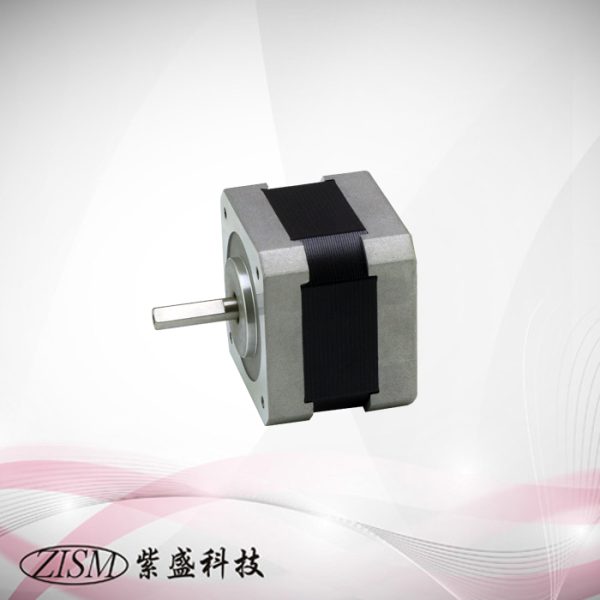

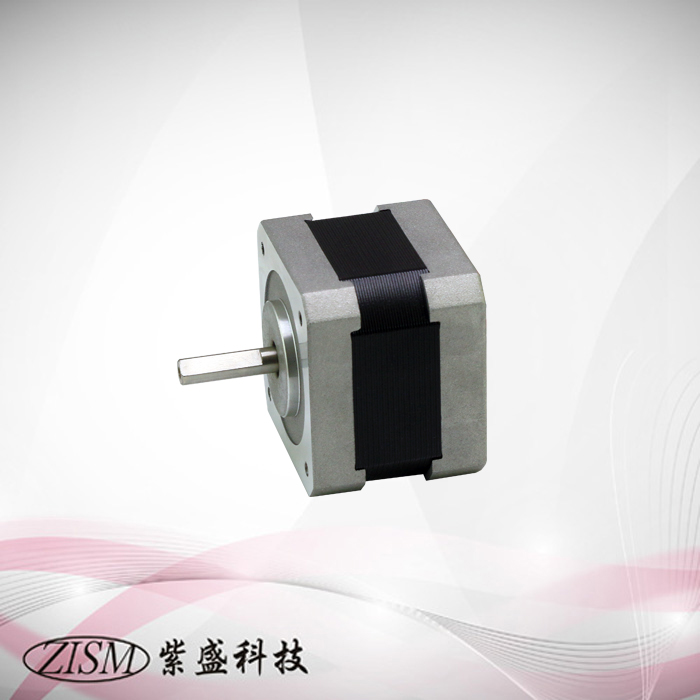

5相步進馬達☐42型/軸心ø5 mm

5相步進馬達 (安裝面 ☐ 42 mm) HB-TYPE 為高轉矩,低震動的步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:☐
A:單軸/B:雙軸		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM543-☐ 0.72 1.3 0.75 1.7 35
ZKM544-☐ 0.72 1.7 0.75 2.2 54
ZKM545-☐ 0.72 2.1 0.75 2.8 70
ZKM546-☐ 0.72 1.16 1.4 0.83 108

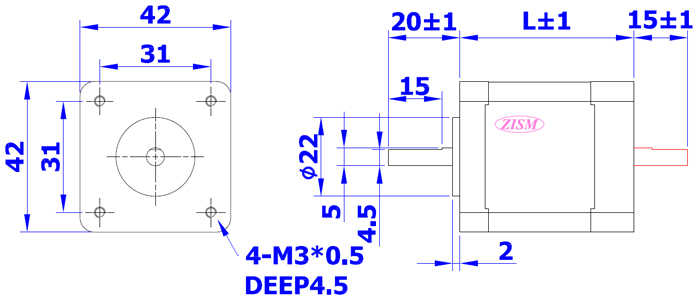

產品項目-機械規格
型號:☐
A:單軸/B:雙軸		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM543-☐ 0.21 5 33 平面 1.3
ZKM544-☐ 0.24 5 39 平面 1.8
ZKM545-☐ 0.35 5 47 平面 2.4
ZKM546-☐ 0.5 5 59 平面 4

★馬達軸心加工方式:平面切削.

馬達線色: (5線式接法)

定義 A B C D E
顏色 藍 紅 橙 綠 黑
5相步進馬達☐42型/軸心ø5 mm
