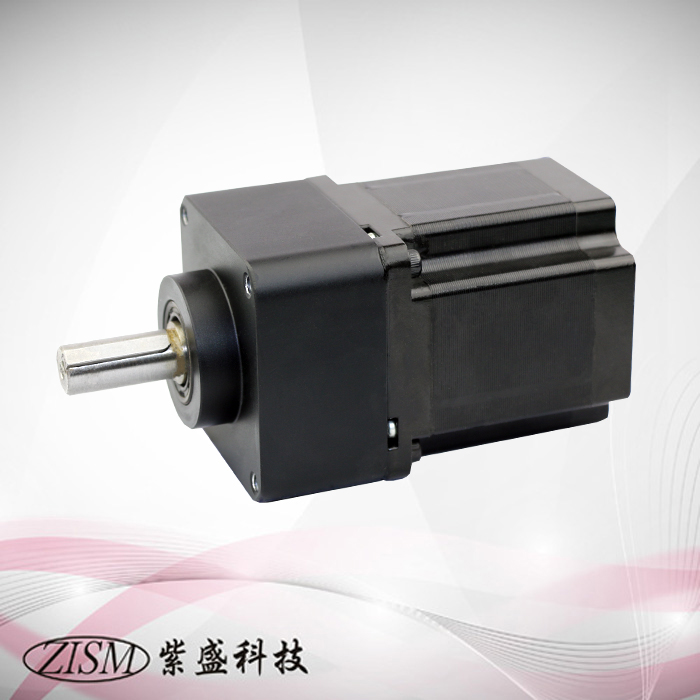

5相步進馬達☐60型減速機

5相步進馬達 (安裝面 ☐ 60 mm) HB-TYPE 為高轉矩,低震動的減速機步進馬達.
▶使用環境溫度: – 20 ~ + 50 °C.
▶絕緣阻抗: 100 MΩ  Min (at DC 500V).
▶絕緣耐壓:  AC 500V ( 1 Min ) .
▶軸心平行振動: 0.075 mm Max.
▶軸心垂直振動: 0.025 mm Max.
▶容許溫度上升: 80 °C Max.
★注意:馬達表面溫度請保持在 60°C 以下.

分類:

產品項目-電氣規格
型號:
步進+減速機		 步進
角度
Deg		 電壓

V

 電流

A

 電阻

Ω

 轉子
慣量
g-cm²
ZKM567-ZPS7.2 0.72 2.7 0.75 3.6 450

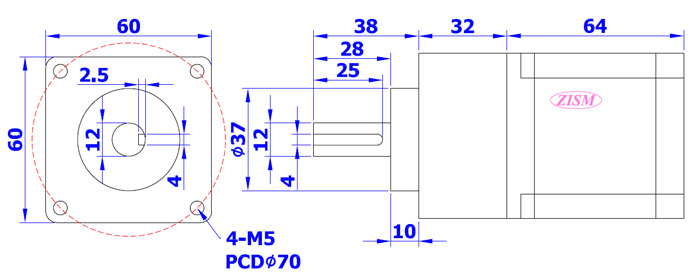

產品項目-機械規格
型號:☐
步進+減速機		 重量

kg

 馬達
出線		 長度
L
mm		 軸心
加工		 靜止
轉矩
kg-cm
ZKM564-ZPS7.2 1.5 5 64 齒輪 10

★減速機材質:金屬.減速幾比數:1:7.2.
★減速機軸心加工方式:K4=4mm鍵槽.單圓鍵:4*4*L25mm.

馬達線色: (5線式接法)

定義 A B C D E
顏色 橙 黑 黃 紅 藍
5相步進馬達☐60型減速機
