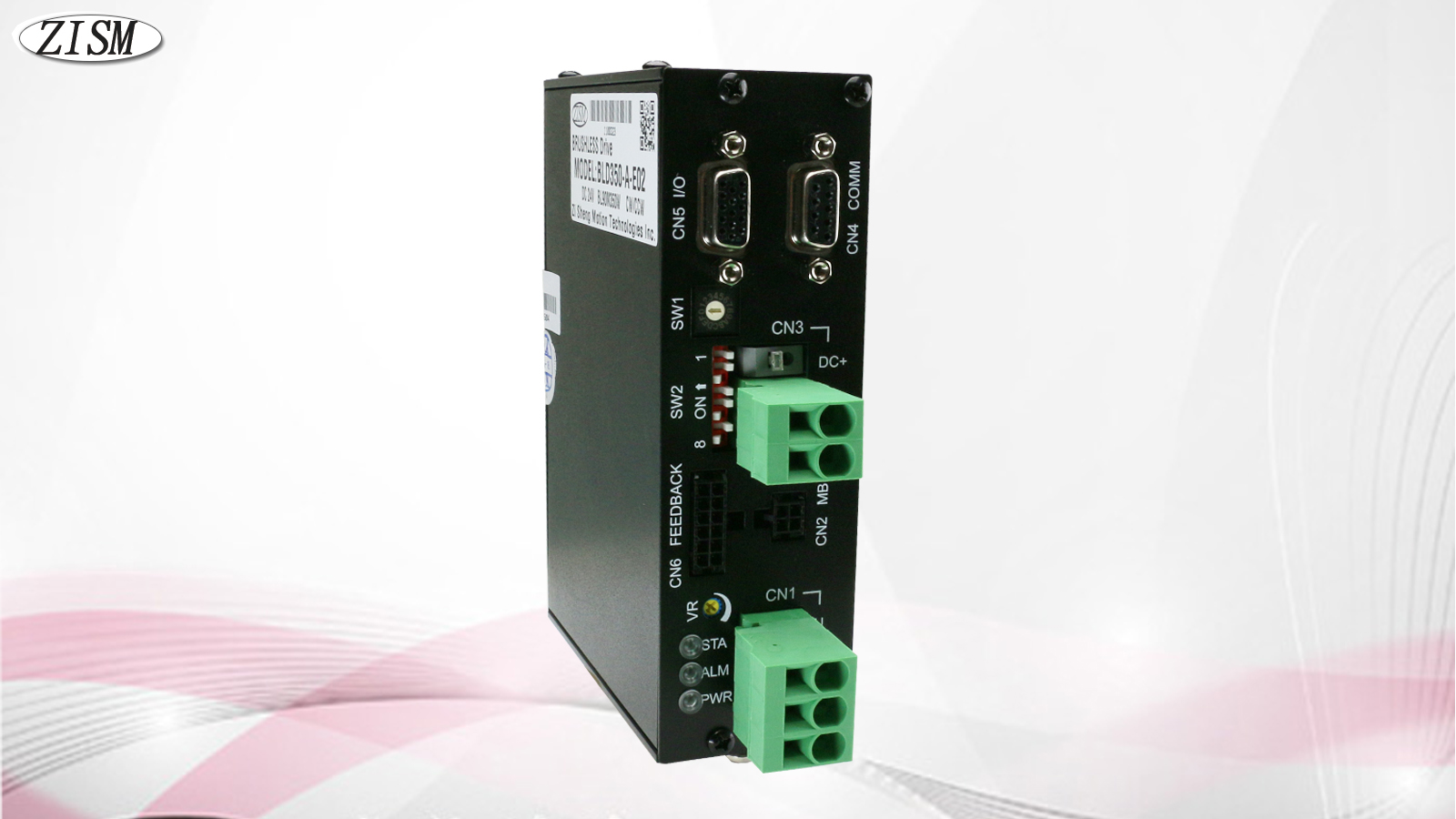

無刷馬達驅動器 BLD-350-A-E02

檔案下載

BLD-350A_E02_系列的DC無刷馬達驅動器.
♦ 適用於AGV無人搬運車的平順速度控制.
♦ 支援電磁剎車~用於停止時位置保持.
♦ 可設定的I/O功能與運轉參數~可適用不同工作場合.
♦ 可設定轉速控制~Dutyd控制~位置控制~配合自動載具的運行與定位等動作.
♦ 可多台同動的通訊位置控制(Multi-driver).

分類:
BLD☐ 350 A E02 ☐
無刷
系列		 驅動器
功率		 電源
電壓		 版本 備註
☐=R:
RS485
通訊機型		 350=350W
(28A)		 A=DC24V
A2=DC48V		 ☐=E:
編碼器
機型

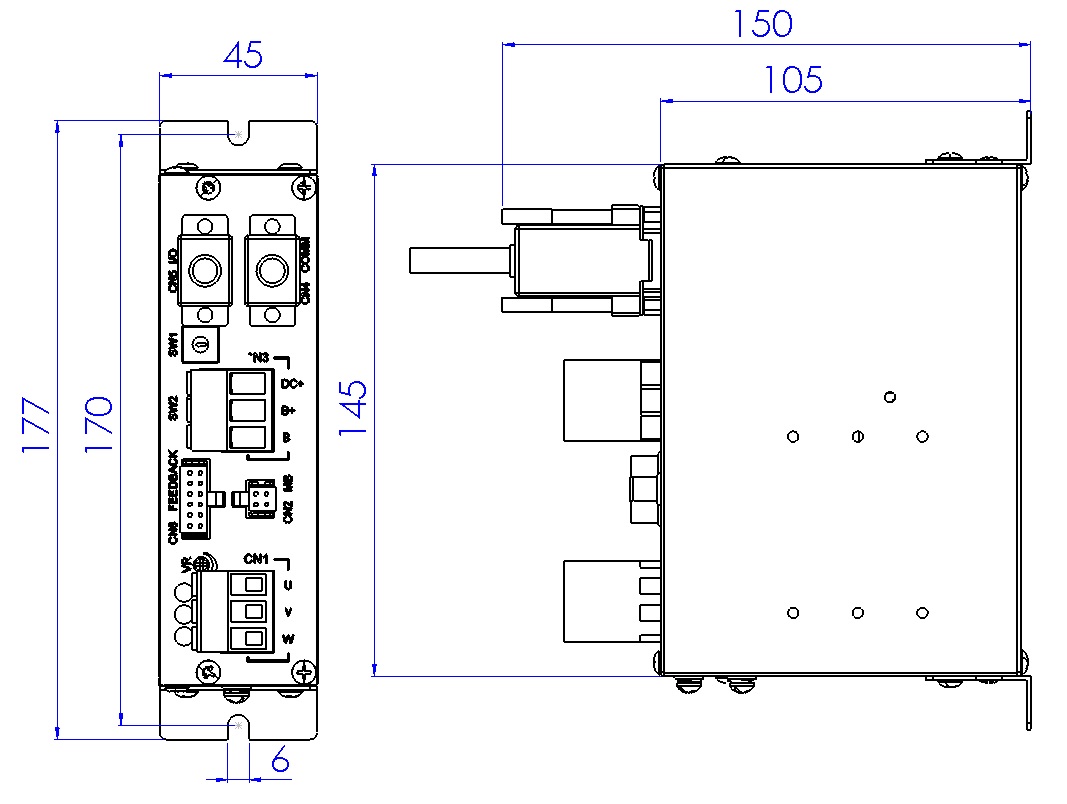

尺寸圖:

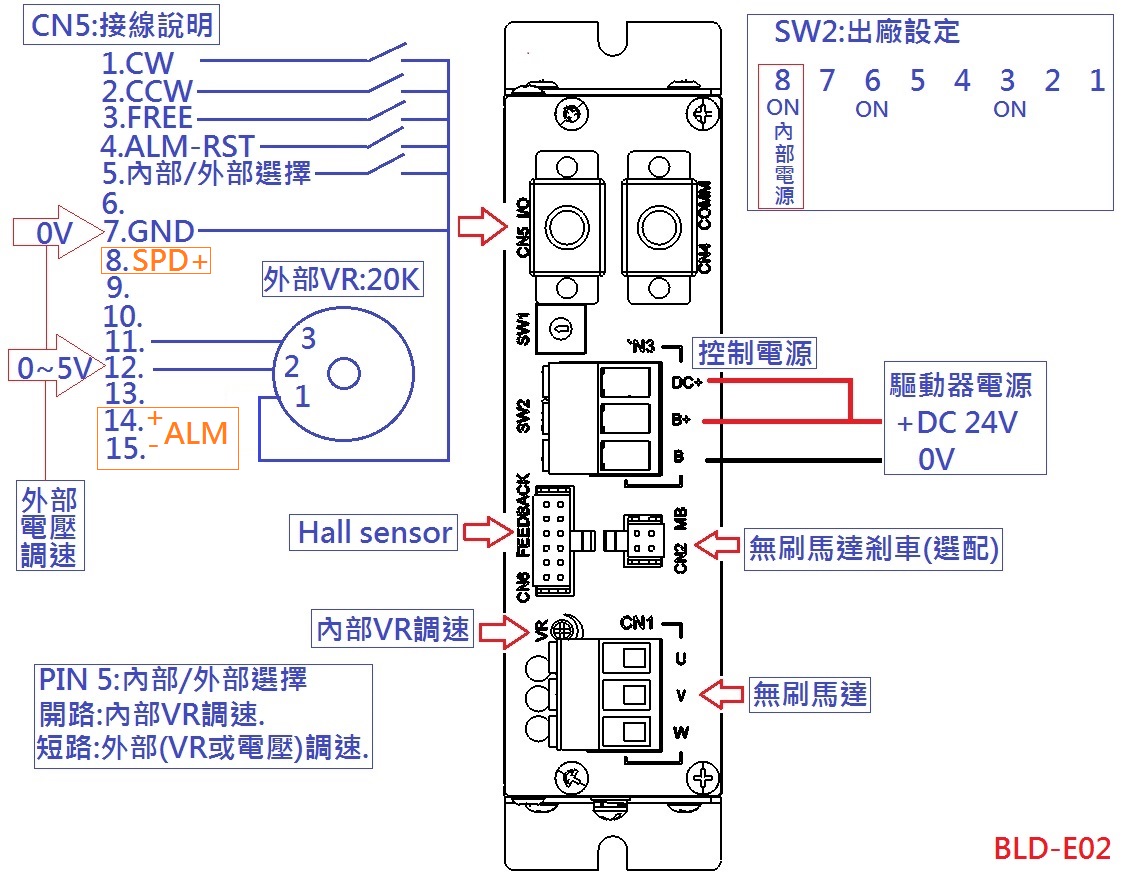

接線範例:

異常警示碼:速查表~詳細內容請參考說明書.

LED狀態 保護功能
閃爍  1次 過電流
閃爍  2次 過負載
閃爍  3次 馬達回授信號錯誤
閃爍  4次 過電壓
閃爍  5次 低電壓
閃爍  6次 驅動器過溫
閃爍  7次 啟動失敗
閃爍  8次 EEP資料錯誤
閃爍10次 馬達過溫
閃爍12次 過速度
閃爍13次 Encoder錯誤
閃爍14次 初期運轉禁止
閃爍15次 外部停止
閃爍20次 霍爾序列錯誤
閃爍21次 通訊指令錯誤
